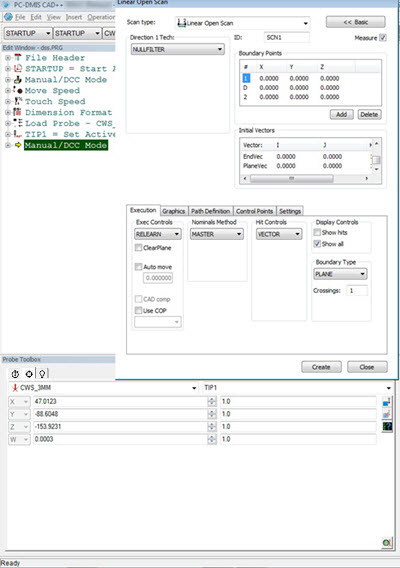

Dopo aver posizionato il sensore con le impostazioni ottimali, è possibile selezionare dal CAD nella finestra di visualizzazione grafica, o o fare clic sull'icona Acquisisci punto nella finestra di dialogo Casella degli strumenti del tastatore per selezionare e popolare i punti 1, D e 2.
Una volta aggiornate le coordinate, sarà possibile verificare o creare l'elemento.
Nota sulle modalità di esecuzione:
Definito - La prima esecuzione si comporterà come l'opzione Rimemorizza. Le esecuzioni successive eseguono una scansione del percorso definito.
Rimemorizza - (FDC) La prima e le successive esecuzioni tengono traccia della superficie all'interno dell'intervallo del sensore.
Rimemorizza - (Non FDC) La prima e le successive esecuzioni completano una scansione in linea retta derivata dai punti di inizio, di direzione e di fine. Non viene eseguita alcuna traccia.
Mycrona - La traccia può essere attivata/disattivata nell'applicazione Heartbeat separata.
