Di seguito è riportato un esempio di un tipico sistema CWS:
1 - Sorgente luminosa
2 - Cavi in fibra ottica
3 - Testina di misurazione
4 - Superficie dell'elemento sottoposto a scansione
5 - Intervallo di misurazione
6 - Intensità
Spettro CWS
Il grafico dello spettro dal sensore CWS è in certi aspetti molti simile al grafico della messa a fuoco dalla fotocamera.

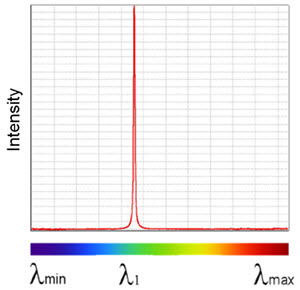

Esempio di grafico dello spettro CWS
Come con il grafico di messa a fuoco, lo spettro consente di visualizzare rapidamente la qualità della misurazione. Inoltre consente di scegliere le impostazioni corrette per il materiale campione.
