網格運算子對話方塊 - 橫截面運算子
網格截面運算產生由一組平行平面與 COP 或網狀物件相交所定義的聚合線條之子集。該組平面由起點、方向向量、平面與平面之間的步長距離以及長度定義。平面的數量由被分割為長度加 1 的步長距離確定。
網格截面操作可透過輪廓尺寸求值。
將 CROSS SECTION 運算應用於網格：
從網格工具列（視圖 | 工具列 | 網格）中，按一下橫截面網格按鈕（
）以打開網格運算子對話方塊。您也可以按一下插入 | 網格 | 運算子功能表選項。
從網格運算子對話方塊中，從運算子列表中選取截面。
從網格工具列，按一下 2D 截面投影片放映按鈕
，顯示 2D 視圖中的橫截面。更多資訊，請參閱「顯示和隱藏橫截面聚合線條」主題中的「橫截面投影片放映」區段。
操作清單之下的清單包含三個選項：向量、軸、曲線，以及兩點。有關曲線功能的工作原理，請參閱「沿曲線建立橫截面」主題。有關兩點選項的詳細資料，請參閱「在兩點之間建立橫截面」主題。
網格截面運算子使用的選項有：
起點 - 指示屬於切割網格的第一個平面的點的坐標。軟體在「圖形顯示」視窗中將起點顯示為藍色球。。您可以將球用作手柄以拖動到新位置。起點由在「圖形顯示」視窗中第一次按一下定義。在實際的「編輯」視窗命令中，起點值由 START PT 參數提供。
方向（僅適用於向量和兩點選項）：此值指示法向量的方向。可透過在「圖形顯示」視窗中點按的第一下定義。在實際的「編輯」視窗命令中，方向值由 NORMA 參數提供。
軸（僅適用於軸選項）- 使用此選項沿 X、Y 或 Z 軸建立橫截面。選取所需軸（預設值為 X），在「圖形顯示」視窗中設定起點並設定終點。剖面將在橫截面之上以給定步長值剪下工件。
寬度 - 此值表示考慮中的截面寬度。如果值為 0，系統將此值作為 CAD 和 COP 週框方塊值進行計算。
高度：此值表示考慮中的截面高度。如果值為 0，系統將此值作為 CAD 和 COP 週框方塊值進行計算。
Delta：該值不用於網格截面。
步長 - 此值指示平面與平面之間的距離。在實際的「編輯」視窗命令中，步長值由 INCREMENT 參數提供。
若步長值大於長度值，則僅在起點處建立一次截面切割。
使用平滑公差移除橫截面中的小步長，並建立更平滑的測量聚合線條。此設定可篩選平滑公差值範圍內的點，然後使用點間隔值將聚合線條擬合至資料。
點間隔還透過 CrossSectionCopCadCrossSectionStep 登錄檔設定定義。有關此登錄檔設定的更多資訊，請參閱 PC-DMIS 設定編輯器文件中的「CrossSectionCopCadCrossSectionStep」主題。
平滑公差應設定得非常小，以使測量的橫截面不會與實際資料有太大偏差。除了極端情況以外（例如非常大的 CAD 模型和/或非常小的點密度），此參數應設定在十分之幾公厘（最大值）至千分之幾公厘（最小值）之間。
間隙填入距離 - 定義沿橫截面黃色所測聚合線條的最大間隙距離。如果間隙等於或小於此值，將用計算的點填滿間隙。您也可以在 PC-DMIS 設定編輯器中設定此值。更多資訊，請參閱 PC-DMIS 設定編輯器文檔中的「CrossSectionMaximumEmptyLength」主題。
點間隔：僅當CrossSectionCopCadCrossSectionDrivenByCad 登錄檔項目被設為 1 (True) 時，方可使用此項目。此值為沿 CAD 聚合線條尋找最佳插入 COP 點的所用步長。若要獲得更高精度，或者如果 CAD 模型非常小，則可將此值設為更小的值。您也可以在 PC-DMIS 設定編輯器中設定此值。更多資訊，請參閱 PC-DMIS 設定編輯器說明中的「CrossSectionCopCadCrossSectionStep」主題。
距 CAD 的最大距離：該值定義了網格資料相對於標稱 CAD 模型的最大距離。預設值為2 mm。如果資料對象偏離 CAD 模型超過最大距離值，軟體可能不會計算黃色測量截面。您可以調整此值以考慮網格數據相對於 CAD 模型的較大偏差。
輪廓尺寸：按一下新增按鈕
，為每個橫截面建立新的輪廓尺寸。有關輪廓尺寸的詳細資料，請參閱 PC-DMIS 核心文檔中「使用舊尺寸」一章中的「標註輪廓 - 直線或曲面」一章。
分析視圖：按一下新增按鈕，在「編輯」視窗中建立 ANALYSISVIEW 命令。有關 ANALYSISVIEW 命令的更多詳細資料，請參閱 PC-DMIS 核心文檔中「插入報告命令」一章中「建立分析視圖命令」。

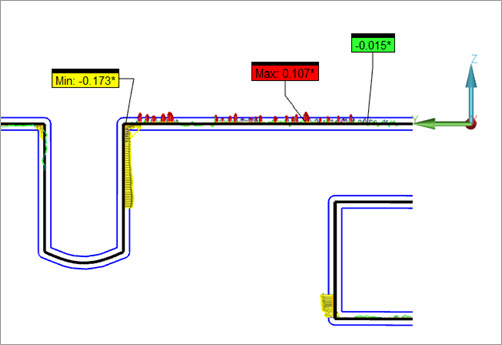

註解最小值/最大值：按一下新增按鈕，將以使用中橫截面註解標籤之形式建立最小值和最大值。
每次執行測量常式時，均將重新計算最小和最大點。
CAD 控制項：標記選取核取方塊可選取「圖形顯示」視窗中的 CAD 曲面。當按一下建立時，PC-DMIS 可篩選所有未通過選定曲面的截面。
例如，如果在定義起點和終點後選取曲面 A，則僅產生 B 和 C 的橫截面：
選定表面 A 將截面限制為 B 和 C 之範例
選定表面不會影響按一下檢視按鈕時能看到的內容。
當剖切面在「圖形顯示」視窗中可見時，可按照以下方式對其進行管理：
選取一個平面的邊緣控點並拖曳，重新調整剖切面的高度和寬度大小。
選取一個平面的棱角並拖曳，繞著平面的軸旋轉平面集。
選取第一條或最後一條紫色長度線的藍點控制碼並拖動，重新定義紫線的起點或終點定義。當方向發生變更時，對話方塊中的值及「圖形顯示」視窗中的平面數將得到更新。在軸模式下，平面的方向不發生變更。
選取並拖曳紫色長度線的中間藍色控點，移動平面集。
建立或編輯橫截面時，剖切面顯示在透明視圖中，如上所示。
按一下建立：
將為各平面向「編輯」視窗中插入一條 MESH/OPER,CROSS SECTION 命令。
例如
MESHSECTION3=MESH/OPER,Cross Section,TOLERANCE=0.05,WIDTH=117.715,HEIGHT=227.086,
START PT = -6.439,60.097,6.276,NORMAL = 0.9684394,-0.2221293,-0.1130655,SIZE=76
REF,MESH1,,
黑色聚合線條代表標稱 CAD，黃色聚合線條代表測定聚合線條。
如下所示，將每個平面的標籤插入「圖形顯示」視窗：
完成後的截面顯示五個平面
透過鍵入值定義截面
使用網格運算子對話方塊鍵入所需值：
START PT：指定使用起點 X、Y 和 Z 方框的橫截面起點。
NORMAL：指定使用方向 I、J 和 K 方塊的橫截面向量。
WIDTH：指定寬度方塊中橫截面寬度屬性之值。
HEIGHT：指定高度方塊中橫截面高度屬性之值。
TOLERANCE：指定某點被視為差量方塊中橫截面的一部份時，用於確定至平面的最大距離之值。
INCREMENT：指定步長方塊中剖切面之間的值。
LENGTH：指定長度方塊中第一個和最後一個剖切面之間的值。
SMOOTHING TOLERANCE：指定公差值，此值用於精簡與平滑公差方塊中生成橫截面關聯的點。
透過使用「圖形顯示」視窗定義截面
若要定義某些參數，按一下「圖形顯示」視窗中的 CAD 模型，選取起點。出現粉紅色線條。按一下 CAD 模型上的第二個點，確定方向向量和長度。
從「圖形顯示」視窗中建立輪廓尺寸
當按兩下橫截面標籤時，將建立新的輪廓尺寸，以計算所選的橫截面。
