Las fixtures son elementos de sujeción para las piezas fabricadas y suelen utilizarse en la industria automovilística. Las fixtures sujetan una pieza con la orientación en que encajará una vez que se encuentre en el automóvil.

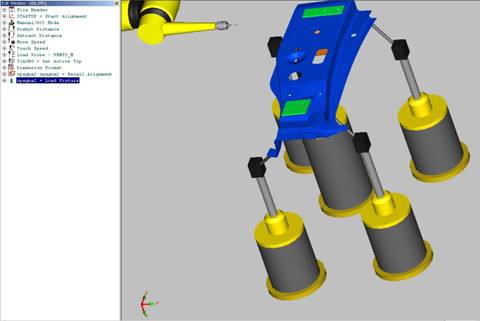

Ejemplo gráfico de cinco fixtures flexibles que sostienen una pieza de un automóvil
Por ejemplo, la puerta de un automóvil puede tener una fixture que sujete la puerta en las posiciones de las bisagras y también la cerradura en el otro lado. La puerta se coloca en este dispositivo de sujeción en la CMM y luego se somete a inspección.
Básicamente se utilizan dos piezas para crear cada fixture flexible.
La columna: Puede haber varios tamaños diferentes que se utilicen para manejar las distintas áreas en el espacio de trabajo.
El módulo que encaja en la parte superior de la columna: Se puede crear a partir del conjunto estándar proporcionado por el fabricante o puede tener un diseño personalizado que se ajuste a sus necesidades. Muchos módulos incorporan sujeciones que sostienen la pieza fijada al módulo.
El portapieza es un dispositivo que se coloca contra la pieza para mantenerla fija al menos en un eje. Generalmente es una esfera con un diámetro definido. Se utilizan esferas porque solo entran en contacto con la pieza en un solo punto. Otros tipos de portapieza pueden ser resaltes para relacionar orificios, cilindros para localizar bordes y piezas especiales hechas a medida específicamente para la pieza sostenida por las fixtures.
El módulo suele ser un cubo con geometría que se crea de una forma específica para entrar en contacto con la pieza en un lugar predefinido.
Fíjese en los ejemplos gráficos siguientes.

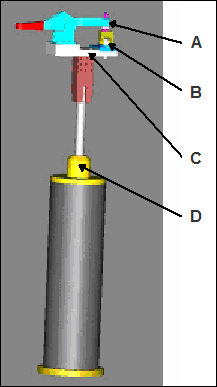

Representación gráfica de la unidad de fixture flexible.
A: Sujeción
B: Porta pieza
C: Módulo
D: Columna
Cuando se crea un módulo nuevo, este se guarda en un archivo que tiene el mismo nombre que el módulo y la extensión .module. Una definición de módulo almacenada en un archivo hace que el módulo se pueda reutilizar y distribuir. Los módulos guardados aparecen en una lista en la sección Módulos del cuadro de diálogo Propiedades de fixture (consulte el tema Propiedades de fixture - Módulos).
PC-DMIS puede utilizar sistemas de fixture flexible tanto manuales como de DCC con una sola interfaz.
PC-DMIS utiliza una aplicación independiente denominada Fixture Server Interface para definir el sistema de fixture, especificar los parámetros de la CMM, inicializar el cambiador que sostiene las columnas y monitorizar el estado del sistema de fixture. Consulte la sección "Usar la aplicación Fixturing System Setup" para obtener más información.
Consulte el tema "Crear y posicionar las columnas de fixture en PC-DMIS" para obtener información sobre cómo crear y posicionar las columnas de fixture.
Debe disponer de licencia o tener la opción Sistema V programada en la licencia LMS o la mochila para poder trabajar con los sistemas de fixture DCC y la opción 5 Unique programada para trabajar con los sistemas de fixture manuales. Puede utilizar la opción Sistema V o la opción 5 Unique, pero no ambas al mismo tiempo, ya que se excluyen mutuamente.
