使用部分切割

插入 | 扫描 | 截面切割菜单项显示截面切割对话框。

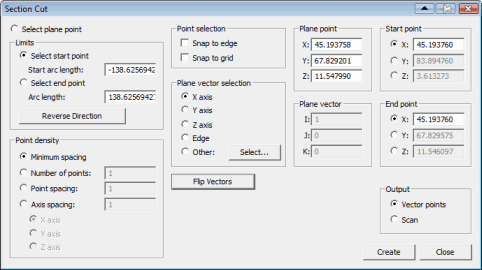

截面切割对话框

使用此对话框指定与 CAD 模型相交的切平面。除了交线，您还可以定义起点和终点（在两者之间创建多个点）。从这些点，您可以选择创建矢量点特征或开线扫描。

此过程不像剪裁平面功能一样可以看到切割 CAD 模型的过程，而是作为一个工具来帮助您创建沿切平面和 CAD 模型的交线的自动矢量点或开线扫描。

更多信息：

截面切割对话框说明

创建截面切割
