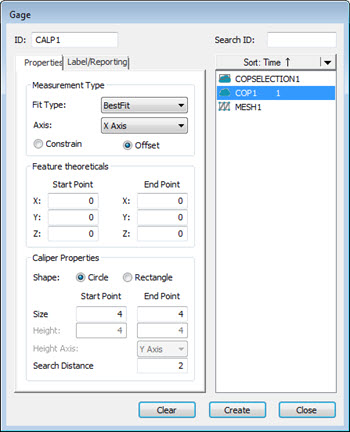

量规对话框 - 属性选项卡

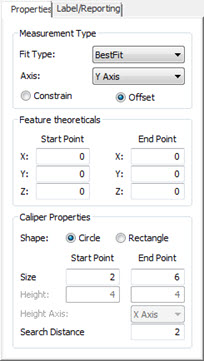

量规对话框的属性选项卡具有以下部份：

测量类型

拟合类型 - 单击下拉箭头显示这些选项：

最大拟合：此系默认设定。使用测尖尺寸和搜寻距离，卡尺端点停止在所选曲面的高点。使用软件沿着卡尺轴的搜索距离确定相关点。

最佳拟合：最佳拟合的最小二乘拟合应用于落入卡尺测尖尺寸和搜索距离内的所有数据点。所得到的最佳拟合点用于确定卡尺长度。如果扫描数据包含“噪声”，则可以使用该替代方法，但是可能导致在点云或网格内部显示卡尺。

轴：可以沿 X、Y 或 Z 轴构造卡尺。选择平行以将其构造为与选择的第一个表面正交。选择无以应用无约束（两点之间的 3D 距离）。

约束：选择此选项，沿选定的轴，两个端点完全相反。

偏移量：选择此选项允许两个端点在适当的位置彼此偏移。所测量的长度保持为沿选定轴。

特征理论值

起点：这是卡尺开始的 XYZ 坐标位置。

终点：这是卡尺结束的 XYZ 坐标位置。

卡尺量规属性

形状：选取合适的测尖形状、圆（预设）或矩形。若选取矩形，启用高度和高度轴选项。

当选取测量类型部份中的 X 轴、Y 轴或 Z 轴选项时，仅启用矩形选项。若选取平行或无，则禁用矩形选项。

尺寸/宽度：卡尺可有不同大小的开始和结束提示。输入圆头的尺寸起点和终点值，或者输入矩形端的宽度起点和终点值。当计算距离时，测尖停止在高点处，卡尺的方向。

高度：这些值定义矩形端起点和终点的高度。高度大小沿选定的轴移动。此选项仅适用于矩形卡尺。

高度轴：从列表中选择该选项以设置用于控制矩形旋转的轴。此选项仅适用于矩形卡尺。

搜寻距离：该值定义了从所选点的任一侧的标称长度。搜索距离连同卡尺测尖形状建立了圆柱形区域。评估该区域内的所有数据以确定卡尺高点。

更多详细信息，请参阅“创建卡尺”主题。

量规对话框 - 标签/报告选项卡

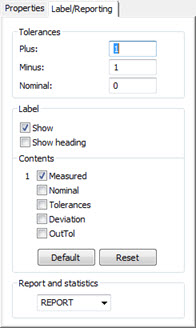

量规对话框的标签/报告选项卡具有以下部份：

公差截面

预设卡尺公差由尺寸色阶定义。有关详细信息，请参阅 PC-DMIS 核心帮助文档中的“编辑尺寸颜色”。

公差截面允许您为卡尺长度输入加号和减号公差。

输入正、负和标称公差：

1. 在正框中键入正公差值。

2. 在负框中键入负公差值。

若使用 CAD 模型，则通过 CAD 确定标称（理论）卡尺长度。如果不使用 CAD 模型，则使用初始测量值更新标称值。以编辑标称值。

标签截面

显示复选框：选中时，卡尺标签和图形显示在图形显示窗口中。

显示标题复选框：切换卡尺标签中行和列标题的显示。选中该复选框时，将显示标签的行标题和列标题。

目录区

选取以下复选框的顺序即定义了它们在标签中显示的顺序。序号显示在所选每个项目的左侧。清除复选框时，软件将相应地重新排列剩余选定复选框的已排序编号。

测量复选框：选中此复选框时，测量数据显示在标签中。

标称复选框：选中此复选框时，标称数据显示在标签中。

公差复选框：选中此复选框时，公差数据显示在标签中。

偏差复选框：选中此复选框时，标签中将显示测量值和标称值之间的偏差数据。

公差复选框：选中此复选框时，超差数据显示在标签中。

默认值按钮 - 单击将目前选取的复选框设为默认值。

重置按钮：单击以清除目录区中的所有复选框。然后软件将该部分重置为显示测量值的自动设置配置。

报告和统计部分

从本节中，您可以使用该选项来控制输出结果：

统计 – 将输出发送到统计文件

报告 – 将输出发送至检查报告

两者 – 将输出发送至检查报告和统计文件

无 – 不发送输出结果

当 PC-DMIS 执行该命令时，结果将被发送至指定的输出。

若选择统计或两者，“编辑”窗口中必须有一条优先的 STATS/ON 命令，方可将结果发送到统计文件。

出现在文本格式输出中的项目由测量例程中的“尺寸格式命令”。有关详细信息，请参阅 PC-DMIS 核心文件中的“尺寸格式”。
