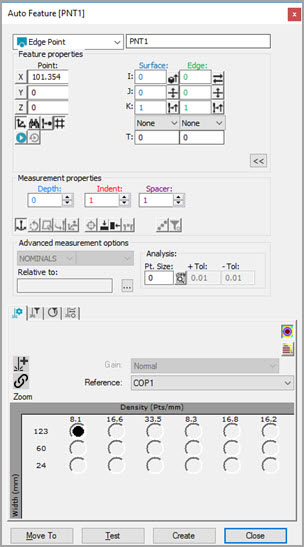

自动特征对话框 - 棱点
要使用激光传感器测量边界点：
访问自动特征对话框，选择边界点。
执行以下其中一项操作：
单击 CAD，指定点的位置和矢量。手动输入任何其余信息。
使用“图形显示”窗口的激光选项卡，将测量机移至点位置。从特征属性区域，单击从位置读取点按钮 (
)。手动输入任何其余信息。
手动输入 X、Y、Z、I、J、K、直径、深度等全部理论信息。
在测头工具箱的接触路径属性选项卡中指定深度、缩进和空格。PC-DMIS 将在“图形显示”窗口中显示更改所对应的图形可视化。
在其他测头工具箱选项卡中输入所需信息。循环浏览激光扫描属性、激光筛选属性以及激光剪裁区域属性、特征提取和激光 AF 多项创建选项卡来输入信息。
若需要，可单击测试按钮来测试特征。
警告：执行此操作时，测量机将移动。为避免受伤，请远离测量机。为避免硬件损坏，请以较低速度运行测量机。
单击创建，接着关闭。
