¿Busca dimensiones de FCF GD&T? Si es así, consulte:

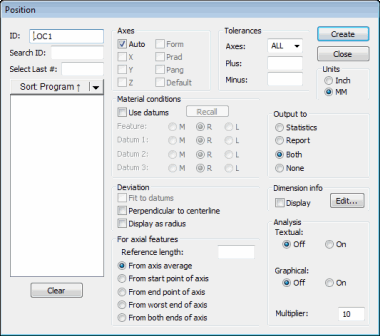

Cuadro de diálogo Dimensión de posición
La opción de menú Insertar | Dimensión | Posición permite calcular la posición desde el elemento hasta el origen X, Y o Z en forma paralela a su respectivo eje. El diámetro, ángulo y vector del elemento también forman parte del cálculo.
El diálogo Posición mostrado anteriormente solamente está disponible si se selecciona la opción Utilizar dimensiones heredadas en el menú Insertar | Dimensión.
En esta sección se tratan únicamente las dimensiones de posición. El dimensionamiento de coordenadas o de ubicación se trata en la sección "Dimensionar ubicación".
Si se emplean dátums, los valores medidos y de desviación XYZ se calculan en relación con la alineación de los dátums, pero se muestran en la alineación actual a fin de poder interpretar los valores. Esto significa que un elemento con una dimensión de posición puede tener valores medidos y de desviación diferentes de los de otra dimensión de posición si las dimensiones tienen dátums diferentes o no definidos, aunque tengan los mismos valores nominales.
Más:
Para dimensionar un elemento con la opción POSICIÓN:
Para aplicar una posición en un grupo de círculos o cilindros
