Realizar un escaneado de anillo

Utilice la función de escaneado de anillo de ATS600 para realizar un escaneado de 360 grados (de anillo o de domo completo) en un ángulo vertical mínimo y máximo.

Para realizar un escaneado de anillo desde el cuadro de diálogo Escaneado de anillo y crear el comando de escaneado de anillo:

  1. Seleccione una sonda de superficie.

  2. Abra el cuadro de diálogo Escaneado de anillo en el menú (Insertar | Escaneado | Escaneado de anillo) o haga clic en el botón Escaneado de anillo en la barra de herramientasMedición del tracker.

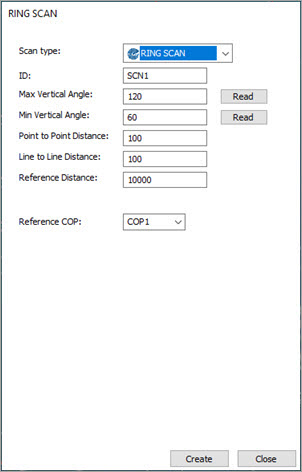

Cuadro de diálogo Escaneado de anillo

  1. Puede actualizar la ID del escaneado en el campo ID o utilizar el nombre por omisión. Este es el nombre del comando de escaneado que PC-DMIS muestra en la ventana de edición.

  2. Introduzca valores en Ángulo vertical máximo y Ángulo vertical mínimo. También puede hacer clic en el botón Leer respectivo para leer el ángulo actual del tracker.

  3. Introduzca un valor en el cuadro Distancia punto a punto. Este valor especifica la distancia mínima entre dos puntos consecutivos en una línea de escaneado.

  4. Introduzca un valor en el cuadro Distancia línea a línea. Este valor especifica la distancia mínima entre dos líneas de escaneado consecutivas.

  5. Introduzca un valor en el cuadro Distancia de referencia.

PC-DMIS utiliza el valor de Distancia de referencia para calcular la densidad de punto a punto y de línea a línea como el valor que se puede lograr a esta distancia. PC-DMIS calcula la cantidad de líneas y puntos que "necesita" para lograr la densidad definida en Distancia de referencia.

Por ejemplo, si conserva los valores por omisión de Distancia punto a punto (100), Distancia línea a línea (100) y Distancia de referencia (10000) y mide una pared a una distancia de 5000 mm, debería tener una densidad mayor.

  1. Seleccione una NDP en la lista NDP de referencia. Es la NDP en la que PC-DMIS almacena los datos escaneados. Si no selecciona una NDP en la lista o si introduce una que aún no está creada, PC-DMIS le pregunta si desea crear una nueva NDP.

  2. Haga clic en Crear.
