スキャン: はじめに

PC-DMISおよびCMMでは、TTP(タッチ トリガ プローブ)またはアナログ式(連続接触方式)プローブを使用してDCC(Direct Computer Control)モードで一定間隔でパートの面をスキャンすることが可能です。また、手動モードではタッチ トリガまたはハード プローブを使用した手動のスキャンを実行することができます。

タッチトリガープローブ（TTP）スキャンについて

DCC TTPスキャンは、プローブがパーツの表面に接触するように上下に動くため、測定機の縫い付け動作に似ているため、「ステッチ式」スキャンとも呼ばれます。DCC TTPのスキャンは、PC-DMISおよびCMMコントローラによって制御されます。プローブを正確に補正するため、優れた自動調整アルゴリズムを使用して面の法線ベクトルが計算されます。

連続コンタクトスキャンについて

DCC連続接触スキャンは、アナログプローブヘッドで行われる走査です。このスキャン式のプローブは、パーツの表面に連続して接触したままです。最初に、PC-DMISからコントローラにスキャンのパラメータが渡されます。コントローラは選択されたパラメータを基にパートをスキャンし、その結果をPC-DMISに返します。通常、連続接触スキャンを使用すると大量の点データを比較的早く作成することができます。

利用可能なスキャンのタイプ

これらの異なるスキャン方法は、パートの面でプロファイルをデジタル化する際に便利です。

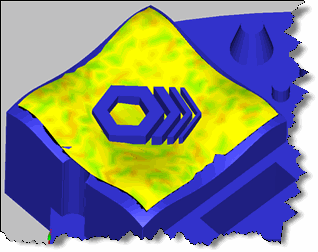

パッチスキャンの面のプロット例

パートの要素および面をスキャンするために、PC-DMISでは次のスキャン種類が用意されています: 基本スキャン、高度なスキャン、および手動スキャン。

この章では、主に挿入 | スキャンサブメニューで利用できる機能について説明します:

• 4軸のスキャン

• 高度なスキャンの実行

• クイックスキャンの作成

• 基本スキャンの実行

• 手動スキャンの実行

スキャンオプションの詳細については、PC-DMIS Coreドキュメントの「パートのスキャン」章を参照してください。
