公差記入枠 GD＆Tの寸法をお探しですか。その場合は、次を参照してください：

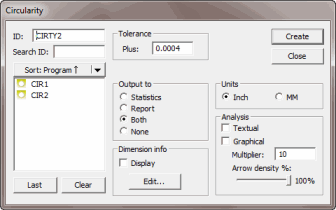

[真円度]ダイアログボックス
1つのヒット、プラス要素の最小ヒット要求がその要素の真円度を決定するために必要となります。追加のヒットがすべての要素の真円度のより良好な表示を提供します。
メニューオプション、挿入 | 次元 | 真円度を選択すると、円、球の球形度または円錐の円錐度を定義します。この測定結果の型は片側で考慮され、1つの正の値の公差が適用されます。
レガシーの真円度および円筒度および、位置度の測定結果のRN線については、測定結果の算出に要素のソリューションが使用されます。デフォルトでは、これは最小二乗法です。但し、要素を分解するのに最小間隔、最大内接、最大外接または固定半径回帰アルゴリズムの使用を選択することもできます。
一方、 FCF 真円度および円柱度の寸法は、Y14.5 基準で要求されるチェビシェフ アルゴリズム (最小/最大) を用いて計算されます。算出方法の変化により、真円度および円筒度のFCF寸法は、一般に、旧式の数値より、わずかに小さい値が算定されます。
Chebychevアルゴリズムを使用するFCFの形状寸法には、平面度および直線度が含まれています。
