要素の自動作成ダイアログボックス - エッジ点
レーザーセンサを使用してエッジ点を測定するには:

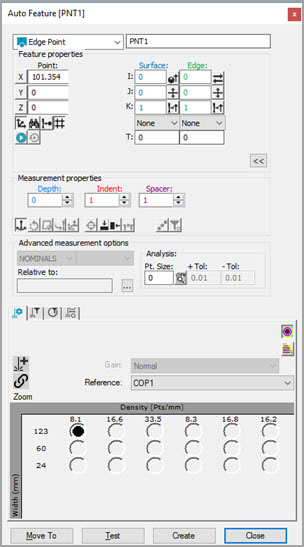

[要素の自動作成] ダイアログ ボックスにアクセスし、エッジ点を選択します。
以下のうちの1つを行います:
CAD をクリックして点の位置とベクトルを指定します。次に、残りの情報を手動で入力します。
グラフィック表示ウィンドウから、[レーザー]タブを使用して、機械を点の位置まで移動します。次に、要素のプロパティエリアから、位置から点を読み取りボタン（
）をクリックします。次に、残りの情報を手動で入力します。
X、Y、Z、I、J、K、およびその他のパラメータのすべての理論的情報を手動で入力します。
プローブツールボックスの接触経路のプロパティタブから、深さ、インデント、および間隔の値を指定します。PC-DMIS はグラフィックの表示ウィンドウで変更内容に対応したグラフィカルな可視化を示します。
異なる[プローブツールボックス] タブで必要な情報を入力します。レーザースキャンプロパティ、レーザーフィルタプロパティおよびレーザー切り抜き領域プロパティ、要素抽出およびレーザーAF複数作成タブを巡回して情報を入力します。
必要に応じて、テストボタンをクリックして、要素をテストします。
警告: これを行うと機械が動きます。怪我を防止するために機械に近づかないでください。ハードウェアの損傷を防止するために機械を低速で動かしてください。
作成 をクリックして閉じます。
