PC-DMISはグラフィックの表示ウィンドウで作成または編集する要素の最上部または周辺部に描画するグラフィックオーバーレイを提供します。これらの色付きオーバーレイはプローブツールボックスおよび自動要素 ダイアログ ボックスにおける色付きパラメータまたは設定の適合に対して視覚的全体像を提供します。
プローブツールボックスの レーザースキャンのプロパティタブから視覚化ツールオン/オフアイコンをオンまたはオフにすることができます (表示|その他のウィンドウ|プローブツールボックス)。
視覚ﾂｰﾙのｵﾝ/ｵﾌアイコン
下記に例の一部を示します。これらの例はすべての可能なグラフィックオーバレイに対応します。
色のついたオーバレイの説明
黄色い線または円- オーバースキャン領域。
青い線または円 - 要素の深さの値。
赤いライン - 要素のインデント 値。
ピンクの円 - 要素の隔たり 値。
ピンクの円やピンクの長方形 - 要素のリングバンド 値。
円錐と円筒オーバーレイ
DCC円筒および円錐 はそれらの境界(開始点と終了点にオーバースキャンを加えた値)を淡い薄緑色で描画します。例として、以下のDCC円錐の図を参照してください。
ポータブル円筒および円錐 (また要素抽出のみの要素)は境界を(開始点と終了点から垂直クリップを引いた値)ライムグリーンで描画します。例として、以下のポータブル円筒の図を参照してください。
特定パラメータや要素の情報については、PC-DMIS Laserドキュメントの「レーザーセンサーでの自動要素の作成」セクションにおける適切なトピックを参照して下さい。
オーバレイによるいくつかのサンプル要素

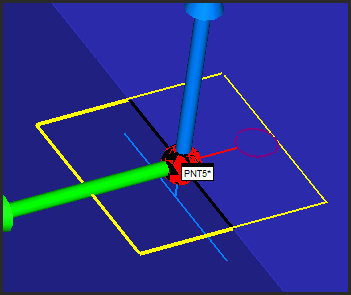

エッジ点自動要素のサンプル
次を備える円自動要素のサンプル

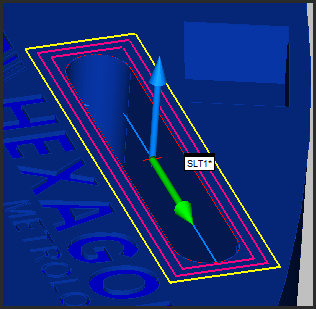

スロット自動要素の例
DCC円錐自動要素のサンプル
ポータブル円筒自動要素のサンプル
