レーザービューの使用

レーザービューはグラフィック表示ウィンドウのビューにあり、センサーが何を「見ている」かを可視化することができます。レーザータブをクリックするといつでもレーザービューにアクセスできます。

レーザー プローブ校正、スキャンおよび自動要素の測定中にはレーザービューを使用します。このタブには、PC-DMISが使用している情報が表示されます。スキャン処理中、PC-DMISはクリッピング領域の四角形の外側にあるデータは無視します。詳しくは、「レーザープローブツールボックス: レーザー切り抜き領域プロパティタブ」にある画面キャプチャを参照してください。

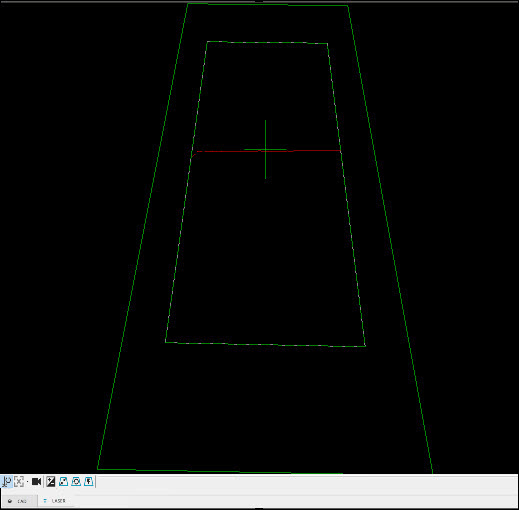

グラフィック表示ウィンド - ウレーザービュータブ

[レーザ]タブでレーザの状態をオンまたはオフにするには、[開始/停止]ボタン（）をクリックします。プローブツールボックスで変更を加えたら、レーザーの状態をオフにしてからオンにして、[レーザー]タブで変更を適用する必要があります。

パーセプトロンセンサーの追加

自動露出 - このボタンは、測定に使用する最適露出を自動的に決定します。このボタンをクリックする前に、レーザーをそのパーツに向ける必要があります。詳細は、「露出」を参照してください。

PerceptronとCMSセンサーの追加

CMSまたはパーセプトロンセンサーを使用する場合、PC-DMISは次のボタンを表示します：

オートゲイン - HP-L-5.8センサーが被測品の範囲内にある場合は、このボタンを選択して最良のゲイン設定を学習し、それに応じてプローブツールボックスを更新することができます。

AutoClip - このボタンは、レーザタブにあるデータに従って自動的にクリッピングを設定します。

クリッピングのリセット - このボタンは既存のクリッピングを消去します。選択したスキャンズームモードのセンサービュー全体がリセットされます。詳細は、「スキャンズームの状態（CMSセンサー対応）」を参照してください。

被測品をセンターにする - センサの視野内の被測品をセンタリングします。

また、パーセプトロンとCMSセンサーは、マウスを使ってクリッピング領域をドラッグすることができます。これはプローブツールボックスでを入力することで、クリッピング領域を調整する代わりの方法を提供します。

HP-L-10.10センサーオプションの詳細については、このドキュメントの「HP-L-10.10センサーでのライブビューの使用」トピックを参照してください。
