LSPX 5 HDプローブヘッド、FDC 800コントローラ、およびPROFILER Rセンサーを使用して、Global S Chrome CMMの粗さを測定できます。次の図は、PROFILER Rセンサー付きのCMMが粗さを測定する方法を示しています：

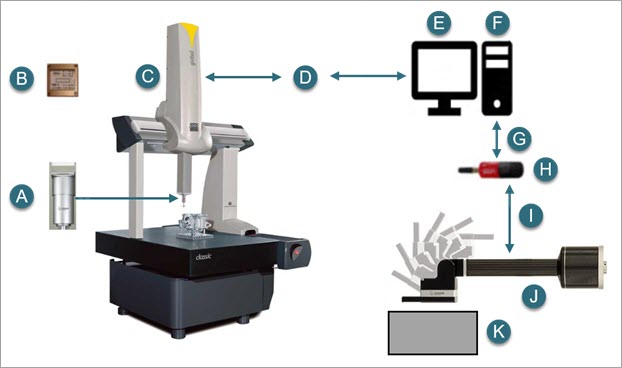

粗さ測定の例
A - 24V 電源
B - ホルダー付きの校正アーチファクト
C - CMM
D - FDC 800 コントローラ
E - PC-DMIS 自動か
F - PC-DMISを実行しているコンピュータ
G - USB 接続
H - Bluetoothモジュール
I - シリアルBluetooth通信
J - PROFILER R センサ
K - ワーク（被測品）
触覚粗さを測定し、以下の製品幾何仕様に従って表面パラメータを評価するデバイスの粗さ測定を定義できます：
DIN EN ISO 4288:1998-041
DIN EN ISO 4287:2010-072
DIN EN ISO 13565-1:1998-043
