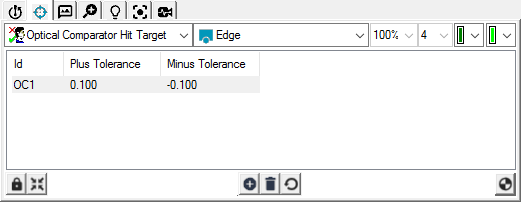

以下のパラメータが [光学コンパレータ] 測定法を使用して要素を測定するときに、[取込み点ターゲット] タブにあるターゲット一覧のカラムヘッディングに表示されます (利用可能な測定方法については「ビジョン プローブを使用した要素の測定」を参照してください)。
エッジのパラメータセット
値を変更するには、希望のターゲットの現在値を右クリックします。値が N/A の場合、そのパラメータは現在の設定に「適用されません」。
ID: ターゲットのリストにその項目の一意の識別子を表示します。グラフィック表示ウィンドウの [Vision] タブに表示されるターゲット向けのツールヒントに同じ ID が使用されます。
正の公差: 実行中、ターゲットと視覚的に比較する正の公差を示します。
負の公差: 実行中、ターゲットと視覚的に比較する負の公差を示します。

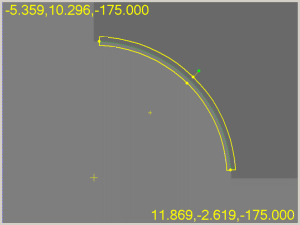

正および負の公差幅を持つ光学コンパレータの例
照明: これはこのターゲットに使用する照明の値を表示します。指定のターゲット用に照明を変更するには、[取込み点ターゲット] タブでターゲットを選択するか、グラフィック表示ウィンドウの [Vision] タブで [照明] タブにある照明を変更します。照明の変更方法について詳しくは、「プローブツールボックス: [照明] タブ」を参照して下さい。
フォーカス パラメータセット
詳細については、「取込み点ターゲットフォーカスパラメーターセット」を参照してください。
