) 을 클릭한다. 단면을 정의할 때, 각 단면은 2D 뷰로 개별적으로 보여질 수 있다. 뷰는 단면에 수직이다. 단면에 만들어진 주석 지점은 2D 뷰로 나타난다.
2D로 단면을 보기위해, 그래픽 모드, 메쉬, 점구름 또는 QuickCloud 도구바 (뷰 | 도구바)에서, 2D 단면 슬라이드 쇼 버튼 () 을 클릭한다.
2D 단면 슬라이드 쇼에 대한 상세 정보는, "단면 폴리라인 보여주기 및 숨기기"항목의 "단면 슬라이드 쇼" 단락을 참조한다.
2D 뷰로, 단면 그래픽 컨트롤 도구바를 사용할 수 있다.

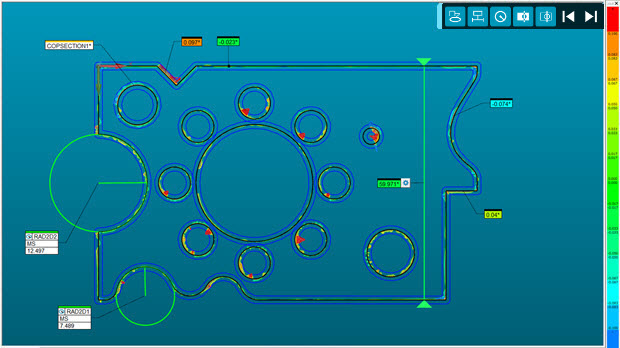

단면에 수직인 부분 뷰의 예
그래픽 디스플레이 창의 단면 위로 커서를 이동할때, 레이블이 나타나고 실시간으로 업데이트된다. 2D 뷰로 해당 위치에 대한 주석 레이블을 만들때 단면에서 지점을 클릭한다.
단면 그래픽 컨트롤 도구바는 그래픽 디스플레이 창의 아무곳이나 배치할 수 있는 부동 도구바이다.
단면 그래픽 컨트롤 도구바
왼쪽에서 오른쪽의 버튼은 이들 기능을 수행한다:
주석 보여주기/숨기기 - 주석을 보여주고 숨긴다.
거리 게이지 보여주기/숨기기 - 거리 게이지 보여주고 숨긴다.
2D 반경 게이지 보여주기/숨기기 - 2D 반경 게이지 보여주고 숨긴다.
이론상의 폴리라인 보여주기/숨기기 - 이론상의 폴리라인 보여주고 숨긴다.
측정된 폴리라인 보여주기/숨기기 - 측정된 폴리라인 보여주고 숨긴다.
이전 2D 단면 보여주기 - 편집창에서 현재 선택된 단면에서, 이 버튼을 클릭할 때마다, 소프트웨어는 첫번째 단면에 도달할 때까지 이전의 단면을 보여준다.
다음 2D 단면 보여주기 - 편집창에서 현재 선택된 단면에서, 이 버튼을 클릭할 때마다 소프트웨어는 마지막 단면에 도달할때까지 다음 단면을 보여준다.
앞이나 뒤로 전환해서 슬라이드 쇼 패턴의 단면을 보기위해 이전 2D 단면 보여주기 또는 다음 2D 단면 보여주기 버튼을 클릭한다. 상세 정보는, "단면 폴리 라인 보여주기와 숨기기" 항목에서 "단면 슬라이드 쇼" 부분을 본다.
더 많은:

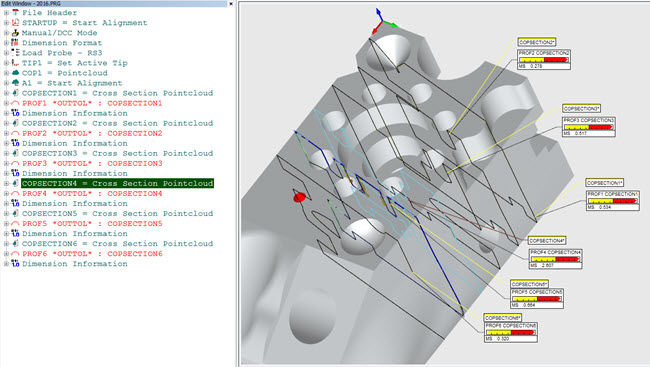

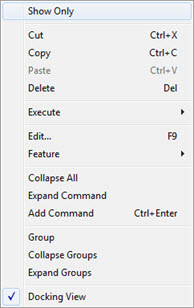

편집창에서 2D 로 단면을 보는 방법.
