점구름 연산자 또는 메쉬 연산자 대화상자의 2 지점 함수로 두 지점 사이에 단면을 만들 수 있다.

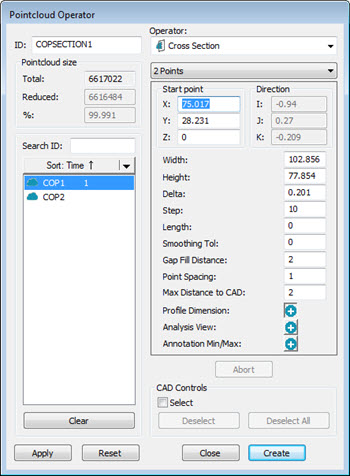

점구름 연산자 대화상자 - 단면 연산자, 선택된 2 지점 함수
PC-DMIS는 2개의 선택된 지점 사이에 2개의 지점 단면을 생성하고 현재 그래픽 뷰에 수직으로 방향을 지정한다. 단면의 자주색 길이 선은 선택한 두 점으로 정의된 선에 수직이다. 그것은 이 라인의 중간 지점에 만들어지고 기본값은 0 (영) 이다.
두 지점 사이의 단면을 만들기 위해
COP를 입력으로 만들어진 단면의 경우, 점구름 연산자 대화상자를 보여주기 위해 삽입 | 점구름 | 연산자 를 클릭한다.
메쉬를 입력으로 만들어진 단면의 경우, 메쉬 연산자 대화상자를 보여주기 위해 삽입 | 메쉬 | 연산자 를 클릭한다.
연산자 목록에서, 단면 연산자를 선택한다.
연산자 목록 아래의, 드롭다운 목록에서 2점 함수를 선택한다.
신속측정 또는 그래픽 뷰 도구바에서, 단면 방향을 위한 올바른 그래픽 뷰를 선택한다. 신속측정 도구바에 관한 상세 정보는, PC-DMIS CMM 문서에서 "신속측정 도구바" 를 본다. 그래픽 뷰 도구바에 관한 상세 정보는, PC-DMIS 핵심 문서의 "도구바 사용" 부분에서 "그래픽 뷰 도구바" 를 본다.

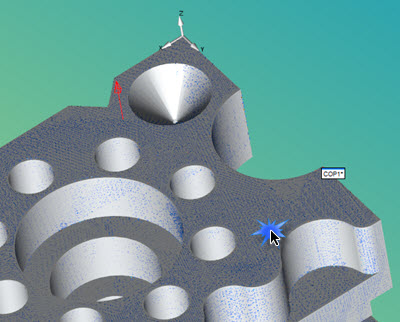

그래픽 디스플레이 창에서, 단면의 첫번째 점을 정의하고자하는 곳을 클릭한다:
지점의 벡터는 선택된 면에 법선인 적색 화살표로 나타난다.
그래픽 디스플레이 창에서, 단면의 두번째 점을 정의하고자하는 곳을 클릭한다:

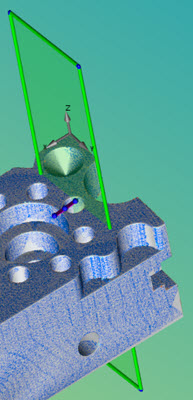

두번째 점을 선택할 때, PC-DMIS는 단면을 보여준다:
필요하면 단면의 속성을 조정한다.
