점구름 연산자 또는 메쉬 연산자 대화상자의 곡선 함수로 곡선 특성을 따라 단면을 만들 수 있다. PC-DMIS는 CAD 곡선에 수직인 단면을 생성한다.
점구름 연산자 대화 상자 - 단면 연산자, 선택한 곡선 기능
곡선을 따라 단면을 만들기 위해:
COP를 입력으로 만들어진 단면의 경우, 점구름 연산자 대화상자를 보여주기 위해 삽입 | 점구름 | 연산자 를 클릭한다.
메쉬를 입력으로 만들어진 단면의 경우, 메쉬 연산자 대화상자를 보여주기 위해 삽입 | 메쉬 | 연산자 를 클릭한다.
연산자 목록에서, 단면 연산자를 선택한다.
연산자 목록 아래의, 드롭다운 목록에서 곡선 함수를 선택한다.

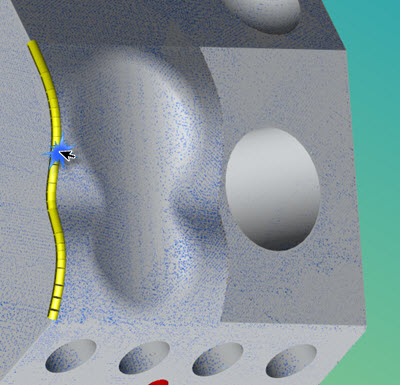

그래픽 디스플레이 창에서, 곡선 특성을 가리킨다. PC-DMIS는 자동으로 곡선을 감지하고 하이라이트한다:

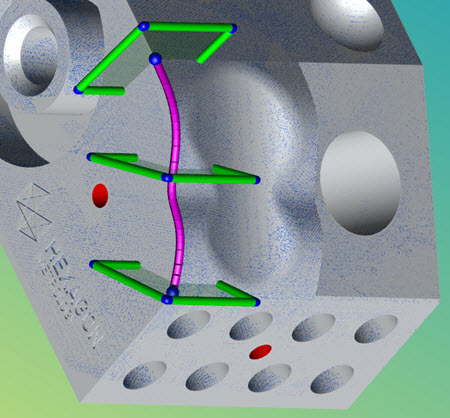

단면을 만들고자하는 하이라이트된 가장자리를 클릭한다. PC-DMIS는 자동으로 단면을 만든다:

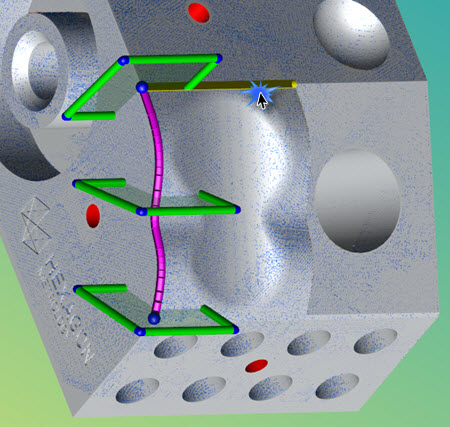

여러 인접 가장자리를 선택하기위해 다음 가장자리를 가리키는 동안 Ctrl 키를 계속 누른다:

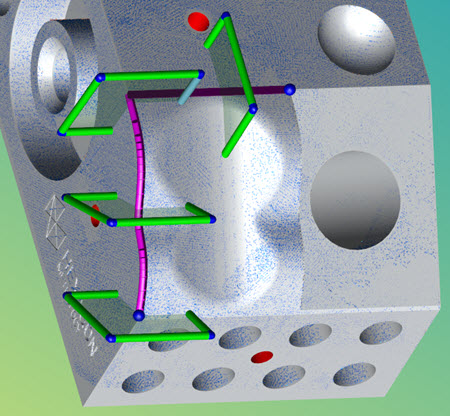

그것을 선택하기 위해 가장자리를 클릭한다:
이 방법으로 필요한 만큼의 모서리를 선택한다.
가장자리를 선택 취소하기 위해, Ctrl 키를 누르고, 첫 번째 또는 마지막 가장자리를 가리킨 다음 (빨간색으로 바뀜) 왼쪽 클릭한다.
모든 가장자리를 선택 취소하기 위해, 재지정 버튼을 클릭한다.

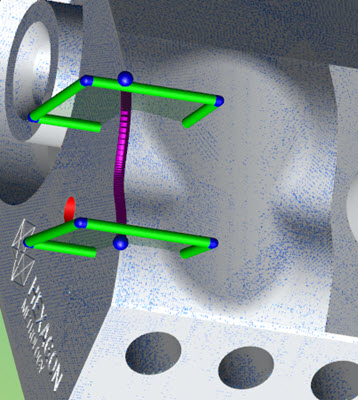

곡선 부분만을 정의하기 위해 곡선 길이 라인 (자주색 라인) 의 시작 또는 끝 지점 (파란색 원 핸들)을 끈다. 업데이트된 부분이 너무 짧으면, 취소하고 3 단계에서 반복하기 위해 재지정 버튼을 클릭한다.
시작점과 끝점 (파란색 볼 핸들)이 있는 곡선 길이 선(자주색 선)
정의된 단면의 시작 또는 끝점을 변경할 때 대화상자 값은 자동으로 업데이트된다.
완료되면, 폴리라인을 만들기 위해 적용 을 클릭한다. 편집 창에서 단면을 만들기 위해 만들기를 클릭한다.

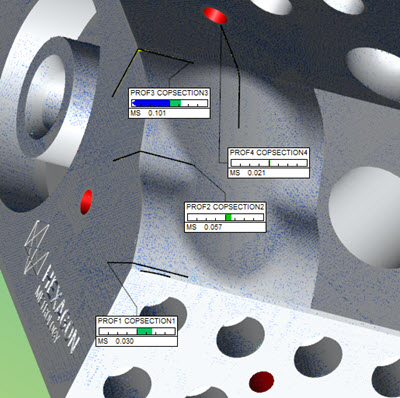

검정 폴리라인은 이론상의 CAD 를 나타낸다. 노란색 폴리라인은 측정된 폴리라인을 나타낸다.
곡선을 따라 단면을 매끄럽게하기
점구름 연산자 또는 메쉬 연산자 대화 상자의 공차 평활화 옵션으로 PC-DMIS가 곡선을 따라 생성한 단면을 매끄럽게 할 수 있다. 상세 정보는, "단면" 항목에서 "공차 평활화" 설명을 본다.
