Optisk blob

Översikt

Dialogrutan Blob för autoelement kan öppnas på något av följande sätt:

Om du vill kunna använda ett blobautoelement måste elementet passa in i synfältet. Blobfunktionen har utformats särskilt för detaljer som genererar en bild med högkontrasterande kanter, jämn belysning och inga signifikanta högfrekventa spektralkomponenter. Detta fungerar särskilt bra vid tunna, bakgrundsbelysta detaljer eller ytbelysta detaljer utan någon signifikant yttextur.

När dialogrutan Blob öppnas klickar du på fliken Vision där du kan skapa målet.

Exempel på att skapa målet Blob | Autoelement i direktvyn

När målet har skapats kan du ändra storlek på det på samma sätt som med andra autoelement. Pixlarna som ingår i blob-beräkningen markeras i direktvyn.

Skapa ett optiskt blobelement

  1. För maskiner som stöder CNC-rörelser väljer du CNC-läge om du vill kunna skapa och mäta Blob | Autoelement i CNC-läge.

  2. Välj Autoblob i verktygsfältet Autoelement. Du kan även välja menyalternativet Infoga | Element | Auto | Blob. Nu öppnas dialogrutan Autoelement (blob).

Dialogrutan Optiskt autoelement av typen blob

  1. När dialogrutan Autoelement har öppnats använder du metoden målval. Det gör du genom att från fliken Vision klicka en gång på ytan för att fastställa punktens läge. Justera belysning och förstoring efter behov i fönstret Mäthuvudsverktyg.

Klicka så nära CAD-elementet som möjligt för att vara säker på att inte fel element väljs i PC-DMIS.

Nominell data för blobben infogas automatiskt i dialogrutan Autoelement i PC-DMIS. Mätpunkterna för blobben visas automatiskt.

  1. Justera den nominella informationen i dialogrutan Autoelement så att den matchar blobbens teoretiska värden. Justera även värdena i fönstret Mäthuvudsverktyg efter behov.

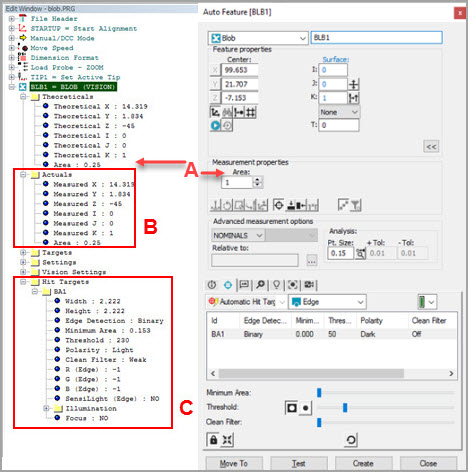

Bilden och beskrivningen under belyser de viktiga elementen vid definition av Blob | Autoelement:

  1. I området Teoretiska värden kan du ange det nominella värdet för Område manuellt i enheten för den aktuella mätrutinen.

  2. Området Mätta uppdateras automatiskt när du kör mätrutinen.

  3. Parametrarna för blobautoelementet, som Minimiområde, Tröskel, Polaritet och Utjämningsfilter, kan ställas in i avsnittet Mätpunkter i mätrutinen eller med respektive skjutreglage på fliken Mätpunkter i dialogrutan Blob | Autoelement (visas nedan).

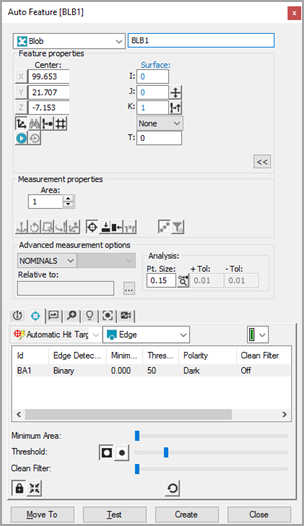

Fliken Mätområden i dialogrutan Blob | Autoelement

Skjutreglaget Minimiområde – Använd skjutreglaget Minimiområde för att justera filtervärdet. Målstorleken bestämmer skalan i skjutreglaget eftersom maxvärdet är hälften av det beräknade området inom målet.

Skjutreglaget Tröskel och knapparna Polaritet – Använd dessa alternativ för att fastställa vilka pixlar som ska ingå i elementberäkningen. Om polaritetsknappen Mörk väljs används alla pixlar inom mätområdet under tröskelvärdet. Om polaritetsknappen Ljus väljs används alla pixlar inom mätområdet ovanför tröskelvärdet. Använd skjutreglaget Tröskel för att ställa in mätområdets pixelintervall för den valda bildpunktsintervall.

Skjutreglaget Utjämningsfilter – Använd detta för att lägga till filtrering om det krävs för borttagning av damm eller smuts. Styrkan avgör storleken på störningar som ska tas bort. Alternativen är: Av, Svag, Medium och Stark.

När fliken Mätpunkter är aktiv i Mäthuvudsverktyg markeras pixlarna som formar blobben i direktvyn. De markerade pixlarna uppdateras automatiskt när någon av de relevanta parametrarna ändras.

  1. Klicka på Skapa i dialogrutan Autoelement för att lägga till blobben i mätrutinen.

För närvarande stöds inte funktionen Blob för autoelement med multi-infångning (mer information finns i avsnittet om multi-infångning i "Konfigurera direktvyn" i hjälpen för Vision.)

  1. Spara mätrutinen för framtids körning. Se "En kommentar till körning av optiska mätrutiner".

Returnera blobområdet med tillägg

Om du behöver returnera det teoretiska eller mätta värdet för ett blobelement kan du använda tillägget .AREA eller .TAREA tillsammans med blob-ID:t. Dessa referensuttryck returnerar mätta och teoretiska värden för blobautoelementet. Mer information finns i "Referenser av typen decimaltal" i kapitlet "Använda uttryck" i den centrala dokumentationen för PC-DMIS.

Åtkomst till individuella blobbar inom blobautoelementet illustreras med följande kommandoexempel:

Tilldela / V1 = blb1.Antpktr

Tilldela / V2 = blb1.mätpkt[C].XYZ

Tilldela / V3 = blb1.mätpkt[C].AREA



Returnera blobområdet med lägesutvärdering

Utgå från dialogrutan Läge (Infoga | Utvärdera | Läge) och markera kryssrutan Område i området Axlar för att beräkna och visa blobbens område i din rapport. Det visas som AR i rapporten och i kommandoläget i Redigeringsfönstret. Mer information finns i "Utvärdera läge" i kapitlet "Använda äldre utvärderingar" i den centrala dokumentationen för PC-DMIS.
