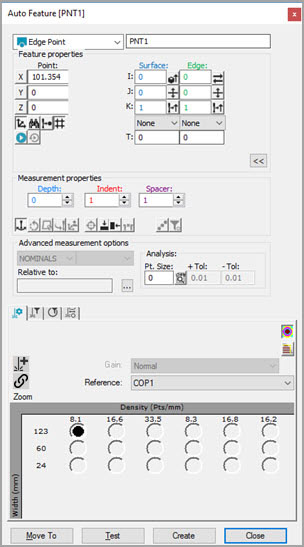

Otomatik Özellik iletişim kutusu - Kenar Noktası
Lazer sensör ile bir kenar noktasını ölçmek için:
Otomatik Özellikler iletişim kutusuna erişin ve Kenar Noktası'nı seçin.
Şunlardan birini yapın:
Noktaya bir konum ve vektör vermek için CAD üzerinde tıklatmalar uygulayın. Sonra, manuel olarak kalan bilgi varsa girin.
Grafik Görüntüleme penceresinden, makineyi nokta konumuna taşımak için Lazer sekmesini kullanın. Daha sonra, Özellik Nitelikleri alanından Konumdan Nokta Oku düğmesini (
) tıklatın. Sonra, manuel olarak kalan bilgi varsa girin.
X, Y, Z, I, J, K ve diğer parametreler için tüm kuramsal bilgileri el ile girin.
Prob Araç Kutusunun Temas Yolu Özellikleri sekmesinden, Derinlik, Girinti ve Aralık değerlerini belirtin. PC-DMIS, Grafik Görüntüleme penceresindeki değişikliğe karşılık gelen grafik görselleştirmesini gösterir.
Diğer Prob Araç Kutusu sekmelerine gerekli bilgileri girin. Bilgileri girmek için Lazer Tarama Özellikleri, Lazer Filtreleme Özellikleri, Lazer Kırpma Bölgesi Özellikleri, Özellik Çıkarma ve Lazer AF Birden Fazla Oluşturma sekmeleri arasında dolaşın.
İsterseniz özelliği test etmek için Test düğmesini tıklatın.
UYARI: Bunu yaptığınızda, makine hareket eder. Yaralanmamak için makineden uzak durun. Donanımın zarar görmesini önlemek için makineyi daha düşük bir hızda çalıştırın.
Oluştur'u tıklayın ve daha sonra Kapat'ı tıklayın.
