CAD seçimi grubundaki seçenekler, bir Kontur özelliği için CAD koordinatlarını görüntüler ve sizin CAD ile ilgili işlevleri yerine getirmenizi sağlar.
Bir Kontur özelliği için koordinatlar, bölüm kesme düzlemini, başlangıç noktasını, ve kontur noktalarının bulunduğu profildeki bitiş noktasını tanımlayan bir veya daha fazla CAD noktasıdır.
Örnek:

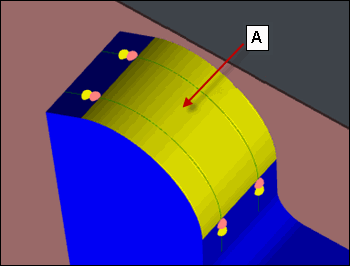

A. Eğimli yüzeydeki seçim noktasına bir kez tıklayın.

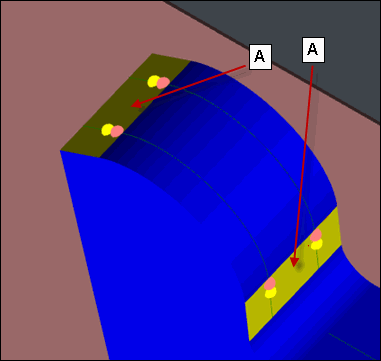

A. İki düzlemsel yüzeydeki seçim noktalarına birden fazla kez tıklayın

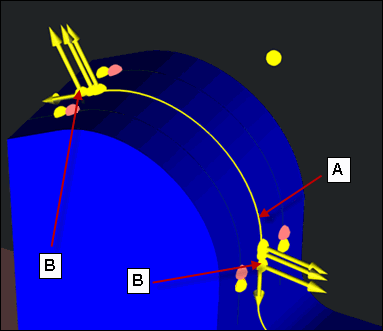

A. Bölüm kesme düzlemi
B. CAD seçim alanında görüntülenen CAD noktaları
CAD Seçim Noktası Örnekleri
Bir Kontur özelliği için bir CAD seçim noktası seçtiğinizde, bir sınırın yanına tıklamalısınız. Seçim noktası sınırda yansıtılır ve dilim yönünü verir. Örnek:
A. Doğru CAD seçim noktası
Yüzeyin ortasına tıklamayın. Bu durumda sonuç başarısız olur. Örnek:
A. Yanlış CAD seçim noktası
ÜstKarakter tuşunu basılı tuttuğunuzda, fare işaretçinizi CAD çizimi üzerine getirdiğinizde ve sonra bir sınıra veya sınır çizgisine yakın tıklattığınızda seçili yüzeyi ve dolayısıyla ilgili sınırları görebilirsiniz.
Özellik Seçenekleri
Aşağıdaki grafikte her özellik için seçenekler gösterilmektedir.

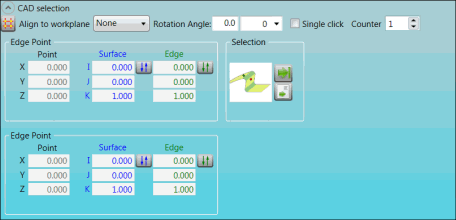

BA ve BD özellikleri:
BA ve BD özellikleri için CAD seçim grubu

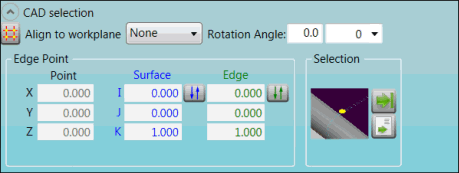

BF, BH ve BK özellikleri:
BF, BH ve BK özellikleri için CAD seçim grubu

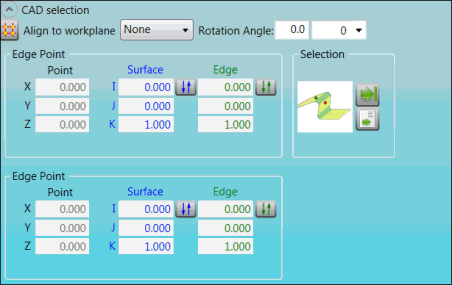

BM ve BN özellikleri:
BM ve BN özellikleri için CAD seçim grubu

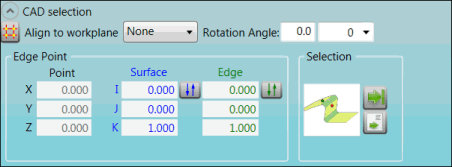

BP özellik:
BP özelliği CAD seçimi grubu
Açıklamalar
Aşağıdaki tabloda seçenekler açıklanmaktadır.
Bu grupta görüntülenen simgelerin açıklamaları için bkz "Simgeleri Kullanma".
| Öğe | Açıklama |
Dönüş Açısı kutusu |
Seçili kesme düzleminin dönüş açısını yazın. |
Aşağı açılır liste |
Tıklatma noktasından CAD kesme mesafesini yazın veya seçin. "0" değeri mesafenin sınırsız olduğunu gösterir. |
Tek tıklamalı onay kutusu |
Tek tıklamalı CAD seçimini etkinleştirmek için bu onay kutusuna tıklayın. Çok tıklamalı CAD seçimini etkinleştirmek ve Kontur listesini görüntülemek için onay kutusunu temizleyin. |
Sayaç listesi |
Ölçüm yordamında bu tür ESF özelliklerinin sayısını seçin. |
Çalışma düzlemine hizala listesi |
İş düzlemi seçin. |
Kenar Noktası alanı |
X, Y ve Z Noktası kutuları: Bu noktalar, özelliğin konumu için X, Y ve Z nominallerini görüntüler. I, J ve K Yüzeyi kutuları: Bu kutular, özelliğin yüzey konumlarını görüntüler. Kenar kutuları: Bu kutular, kenar vuruşu için ya da noktalar için hesaplanmış yaklaşım yönünü (vektör) görüntüler. |
Seçim alanı
|
Bu resim, tek tıklamalı veya çok tıklamalı CAD seçimi için navigasyonu görüntüler. |
Seçim alanı
|
Bu görüntü navigasyon yolunu görüntüler. |
Daha fazla bilgi için:
