Für die Berechnung des Laser-Flächenpunkts sind drei Methoden verfügbar: Ebene, Kugel oder Erweiterter Flächenpunkt. Weitere Informationen finden Sie unter "Berechnungsmethoden".

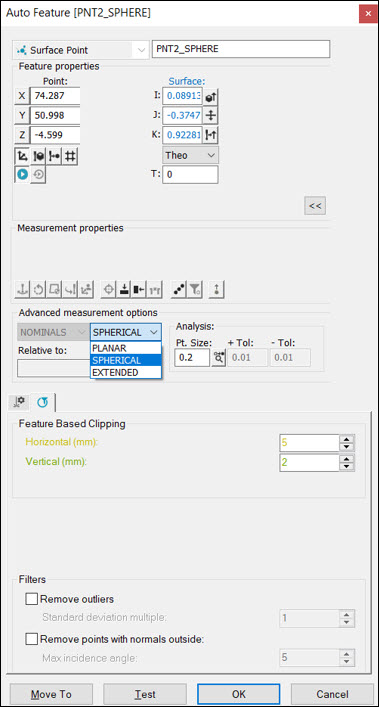

Dialogfeld "Auto Element" - Flächenpunkt
So messen Sie einen Laser-Flächenpunkt mit einem Lasersensor:
Rufen Sie das Dialogfeld Auto-Element (Einfügen | Element | Auto | Punkt) auf und klicken Sie auf die Option Flächenpunkt.
Wählen Sie eine der folgenden Optionen:
Klicken Sie das CAD im Grafikfenster, um die Position und den Vektor des Punktes zu definieren. Geben Sie danach alle fehlenden Information ein.
Bewegen Sie die Maschine mittels der Registerkarte Laser des Grafikfensters zur Punktposition. Klicken Sie als nächstes im Bereich Elementeigenschaften auf die Schaltfläche Punkt von Maschine lesen (
). Geben Sie danach alle fehlenden Information ein.
Geben Sie alle theoretischen Informationen für X, Y, Z, I, J, K, Durchmesser, Tiefe usw. ein.
Geben Sie die erforderlichen Informationen auf den Registerkarten in der Taster-Werkzeugleiste ein. Sie müssen dafür die Registerkarten von Laserscan-Eigenschaften, Laserfilterungs-Eigenschaften und Laser Ausschnittsbereich-Eigenschaften anwählen, um die Angaben einzugeben.
Klicken Sie je nach Bedarf auf die Schaltfläche Test, um das Element zu testen.
ACHTUNG: Wenn Sie das tun, bewegt sich die Maschine. Um Verletzungen zu vermeiden, halten Sie sich von der Maschine fern. Um Beschädigungen an der Hardware zu vermeiden, lassen Sie die Maschine langsamer laufen.
Klicken Sie auf Erzeugen und dann auf Schließen.
