Symbolleiste "QuickMeasure"

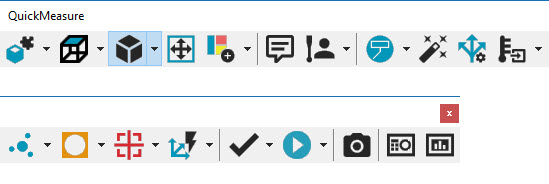

Die Symbolleiste Portable QuickMeasure gibt die typischen Arbeitsabläufe an einer KMG wieder.

Sie ist über Ansicht | Symbolleisten | QuickMeasure aufrufbar.

Die Symbolleiste umfasst eine Auswahlfunktion für viele der Schaltflächen.

Die Auswahlschaltflächen können zu jeder, anpassbaren Symbolleiste in PC-DMIS über die Menüoption Ansicht | Symbolleisten | Anpassen hinzugefügt werden.

Weitere Informationen finden Sie "Anpassen von Symbolleisten" im Kapitel "Navigation durch die Benutzeroberfläche" in der Hauptdokumentation von PC-DMIS.

Die Symbolleiste QuickMeasure enthält folgende Optionen:

CAD - Bietet Optionen zur Einrichtung des CAD-Modells.

Klicken Sie auf den kleinen schwarzen Pfeil, um die Symbolleiste CAD anzuzeigen:

Siehe das Thema "Symbolleiste 'CAD-Setup'" im Kapitel "Verwenden von Symbolleisten" in der Hauptdokumentation von PC-DMIS.

Grafikansicht - Damit wird die Grafikansicht auf die Option auf der Schaltfläche zurückgesetzt.

Klicken Sie den kleinen schwarzen Auswahlpfeil, um die Symbolleiste Grafikansicht zu öffnen:

Siehe das Thema "Symbolleiste 'Grafikansicht'" im Kapitel "Verwenden von Symbolleisten" in der Hauptdokumentation von PC-DMIS.

Grafikelemente - Ändert das Grafikfenster, um die auf der Schaltfläche angezeigten grafischen Elementeigenschaften ein- oder auszublenden.

Klicken Sie den kleinen schwarzen Auswahlpfeil, um die Symbolleiste Grafikelemente zu öffnen:

Siehe das Thema "Symbolleiste 'Grafikelemente'" im Kapitel "Verwenden von Symbolleisten" in der Hauptdokumentation von PC-DMIS.

Größe anpassen (STRG + Z) - Damit wird die Darstellung des Werkstücks neu gezeichnet, sodass sie ganz in das Grafikfenster hineinpasst. Diese Funktion ist nützlich, wenn ein Bild zu groß oder zu klein wird. Das Bild kann auch mit STRG + Z neu gezeichnet werden.

Grafikansichtensatz - Abhängig von der Anzeige der Schaltfläche kann die aktuelle Ansicht gespeichert oder eine gespeicherte Ansicht aufgerufen werden.

Klicken Sie den kleinen schwarzen Auswahlpfeil, um die Symbolleiste Grafikansichtensatz zu öffnen:

Siehe das Thema "Symbolleiste 'Grafikmodi'" im Kapitel "Verwenden von Symbolleisten" in der Hauptdokumentation von PC-DMIS.

Kommentar - Damit wird das Dialogfeld Kommentar aufgerufen, so dass Sie verschiedene Kommentartypen in die Messroutine einfügen können. Standardmäßig wählt die Software die Option Bediener aus.

Weitere Informationen finden Sie unter "Einfügen von Programmiererkommentaren" im Kapitel "Einfügen von Protokollbefehlen" in der Hauptdokumentation von PC-DMIS.

Tastermodus - Bei Klick wird der Tastermodus auf der Schaltfläche eingestellt und zur Messroutine hinzugefügt.

Klicken Sie auf den kleinen schwarzen Auswahlpfeil, um die Symbolleiste Tastermodus anzuzeigen. Dort sind die Optionen Manueller Modus und CNC-Modus verfügbar.

Weitere Informationen finden Sie unter "Symbolleiste 'Tastermodus'" im Kapitel "Verwenden von Symbolleisten" in der Hauptdokumentation von PC-DMIS.

Grafikmodus - Stellt den Bildschirmmodus ein, der sich auf das auf der Schaltfläche angezeigte Symbol bezieht, entweder den Programmiermodus oder den Übertragungsmodus.

Klicken Sie den kleinen schwarzen Auswahlpfeil, um die Symbolleiste Grafikmodus zu öffnen:

Weitere Informationen zum Ändern der Bildschirmmodi finden Sie unter "Ändern der Bildschirmmodi" im Kapital "Bearbeiten der CAD-Anzeige" in der Hauptdokumentation von PC-DMIS.

Quick Start - Damit wird die Quick Start-Funktion ein- bzw. ausgeschaltet.

Weitere Informationen finden Sie unter "Schnittstelle Quick Start" im Kapitel "Arbeiten mit anderen Fenstern, Editoren und Werkzeugen" in der Hauptdokumentation von PC-DMIS.

Messstrategie-Editor - Öffnet das Dialogfeld Messstrategie-Editor, in dem Sie die Einstellungen für alle Auto-Elemente ändern und als benutzerdefinierte Gruppen speichern können.

Weitere Details finden Sie unter "Verwenden des Messstrategie-Editors" im Kapitel "Voreinstellungen" in der Hauptdokumentation von PC-DMIS.

Messlehre - Damit wird das Dialogfeld Messlehre aufgerufen, um einen Befehl für Messlehre, Stärke oder Temperatur in die Messroutine einzufügen.

Klicken Sie auf den kleinen schwarzen Pfeil, um die Symbolleiste Messschieber anzuzeigen.

Weitere Informationen zum Messschieber finden Sie unter "Messschieber - Übersicht" in der Dokumentation von PC-DMIS Laser.

Details zur Dickenlehre finden Sie unter "Dickenlehre" in der Hauptdokumentation von PC-DMIS.

Details zur Temperaturmesslehre finden Sie unter "Temperaturmesslehre" in der Hauptdokumentation von PC-DMIS.

Auto-Element - Damit öffnet sich das Dialogfeld Auto-Element für das auf der Schaltfläche dargestellte Symbol. Im Dialogfeld können Sie jeden verfügbaren Elementbefehl auswählen und in die Messroutine einfügen.

Klicken Sie den kleinen schwarzen Pfeil, um die Symbolleiste Auto-Element zu öffnen:

Weitere Informationen finden Sie im Thema „Einfügen von Auto-Elementen“ im Abschnitt „Erstellen von Auto-Elementen“ in der Hauptdokumentation von PC-DMIS.

Abhängiges Element – Damit wird das Dialogfeld Abhängiges Element entsprechend dem angezeigten Symbol auf der Schaltfläche geöffnet. Im Dialogfeld können Sie jeden verfügbaren Elementbefehl auswählen und in die Messroutine einfügen.

Klicken Sie den kleinen schwarzen Pfeil, um die Symbolleiste Abhängiges Element zu öffnen:

Weitere Informationen finden Sie unter "Neue Elemente aus vorhandenen Elemente erstellen" in der Hauptdokumentation von PC-DMIS.

Merkmal - Damit öffnet sich das entsprechende Dialogfeld Merkmal entsprechend dem angezeigten Symbol auf der Schaltfläche. Im Dialogfeld können Sie jeden verfügbaren Merkmalsbefehl auswählen und in die Messroutine einfügen.

Klicken Sie auf den kleinen schwarzen Pfeil, um die Symbolleiste Merkmal anzuzeigen:

Weitere Informationen finden Sie unter "Merkmal 'Lage'" im Kapitel "Anwenden von V3.7-kompatiblen Merkmalen" in der Hauptdokumentation von PC-DMIS.

Ausrichtung - Zeigt die Optionen für Ausrichtungen an. Basierend auf:

• Welche Typen von Elemente ausgewählt wurden

• Die Reihenfolge, in der die Elemente ausgewählt wurden.

• Relative Position der Elemente zueinander

Klicken Sie auf den kleinen schwarzen Pfeil, um die Symbolleiste Ausrichtung anzuzeigen:

Weitere Informationen finden Sie im Kapitel "Erstellen und Verwenden von Ausrichtungen" in der Hauptdokumentation von PC-DMIS.

Markieren - Bietet Optionen zur Markierung des aktuelle ausgewählten Elements, aller Elemente oder Aufhebung der Markierungen aller markierten Elemente im Bearbeitungsfenster. Dies ist abhängig von der Auswahl, die Sie auf der Auswahlsymbolleiste vorgenommen haben.

Klicken Sie auf den kleinen schwarzen Pfeil, um die Symbolleiste Markieren anzuzeigen:

Weitere Informationen finden Sie unter "Symbolleiste Bearbeitungsfenster" in der Hauptdokumentation von PC-DMIS.

Ausführen - Führt den Messvorgang für alle aktuell markierten Elemente aus.

Klicken Sie auf den kleinen schwarzen Pfeil, um die Symbolleiste Markierung anzuzeigen:

Weitere Informationen zum Ausführen Ihrer Messroutine finden Sie unter "Ausführen von Messroutinen" im Kapitel "Verwenden erweiterter Dateioptionen" in der Hauptdokumentation von PC-DMIS.

Schnappschuss - Fügt einen SCHNAPPSCHUSS-Befehl des aktuellen Status des Grafikfensters in das Bearbeitungsfenster ein. Wenn Sie diesen Befehl ausführen, fügt PC-DMIS ein Bild dieses Zustands in Ihr Protokoll ein.

Weitere Informationen finden Sie unter "Einfügen von Schnappschüssen" im Kapitel "Einfügen von Protokollbefehlen" in der Hauptdokumentation von PC-DMIS.

Statusfenster - Damit wird das Statusfenster eingeblendet. In diesem Fenster können Sie während der Elementausführung, bei der Erstellung und Bearbeitung von Merkmalen eine Voransicht der Befehle und Elemente einblenden, während Sie diese über die Symbolleiste Quick Start erstellen. Oder klicken Sie einfach auf den Eintrag im Bearbeitungsfenster, während das Statusfenster geöffnet ist.

Weitere Informationen finden Sie unter "Verwenden des Statusfensters" im Kapitel "Arbeiten mit anderen Fenstern, Editoren und Werkzeugen" in der Hauptdokumentation von PC-DMIS.

Protokollfenster - Damit wird das Protokollfenster aufgerufen. In diesem Fenster werden nach der Ausführung der Messroutine die Messergebnisse angezeigt und die Ausgabe gemäß einer Standardprotokollvorlage automatisch konfiguriert.

Weitere Informationen finden Sie unter "Über das Protokollfenster" im Kapitel "Messergebnisse protokollieren" der Hauptdokumentation von PC-DMIS.
