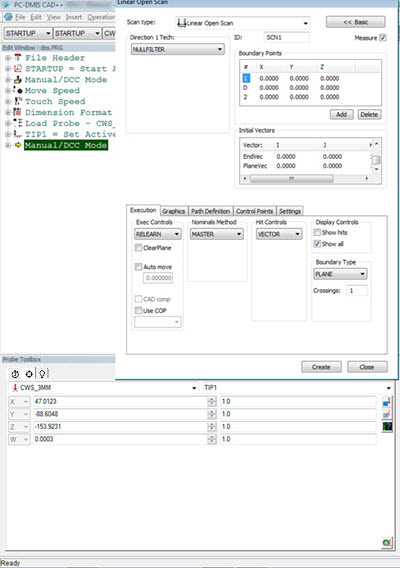

Nachdem Sie den Sensor mit den optimalen Einstellungen positioniert haben, können Sie entweder aus dem CAD im Grafikfenster auswählen oder auf das Symbol Messpunkt aufnehmen im Dialogbox Taster-Werkzeugleiste klicken, um Punkte auszuwählen und die Punkte 1, D und 2 zu füllen.
Wenn die Koordinaten aktualisiert wurden, können Sie das Element testen oder erstellen.
Hinweis zu Ausführungsmodi:
Definiert - Erste Ausführung entspricht dem Modus Lernen. Folgende Ausführungen führen einen definierten Pfadscan durch.
Lernen (FDC): Erste und folgende Ausführungen verfolgen die Fläche innerhalb des Bereichs des Sensors.
Lernen - (Nicht-FDC) Erste und folgende Ausführungen scannen eine Gerade von Start-, Richtungs- und Endpunkten aus. Es wird keine Verfolgung ausgeführt.
Mycrona: Das Verfolgen kann in der separaten Heartbeat-Anwendung ein- bzw. ausgeschaltet werden.
