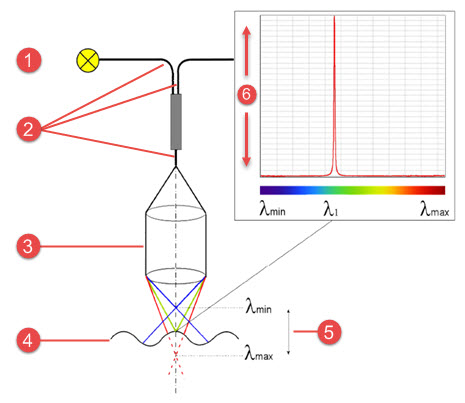

Ein Beispiel eines üblichen CWS-Systems wird unten angezeigt:
1 – Lichtquelle
2 – Glasfaserkabel
3 – Messkopf
4 – Oberfläche des zu scannenden Elements
5 – Messbereich
6 – Intensität
CWS-Spektrum
Die Spektrum-Grafik des CWS-Sensors ist dem Fokus-Graph der Kamera in vielerlei Hinsicht ähnlich.

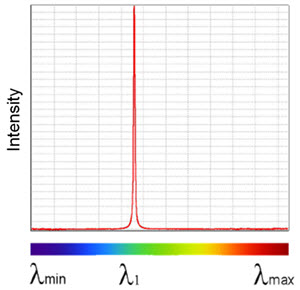

Beispiel der CWS-Spektrum-Grafik
Ähnlich wie beim Fokus-Graph können Sie mit dem Spektrum schnell die Qualität der Messung erkennen. Die Grafik ist ebenfalls hilfreich, um die richtigen Einstellungen für das abgetastete Material auszuwählen.
