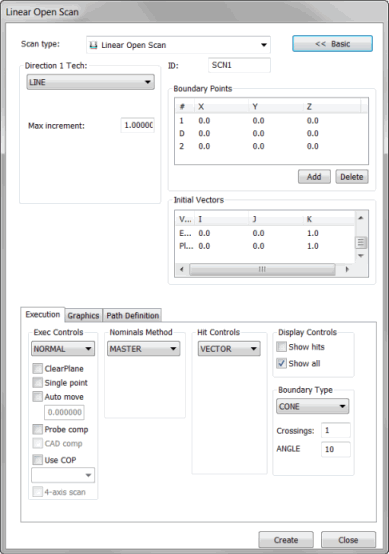

Boîte de dialogue Scanning linéaire ouvert
L'option de menu Insérer | Scanning | Linéaire ouvert scanne la surface le long d'une droite ouverte à son extrémité. Cette procédure utilise le point de départ et le point final pour la ligne. Elle inclut aussi un point de direction pour le calcul du plan de coupe. Le palpeur reste toujours dans le plan de coupe lors de l'exécution du scanning.
Il y a trois types différents de techniques de direction LINÉAIRE OUVERT, expliquées dans la zone Techniques de direction.
Exemple de scanning linéaire ouvert
Création d’un scanning linéaire ouvert
Assurez-vous d'avoir activé un palpeur TTP ou analogique.
Passez PC-DMIS en mode CND.
Sélectionnez Insérer | Scanning | Linéaire ouvert pour ouvrir la boîte de dialogue Scanning linéaire ouvert.
Entrez le nom du scanning dans la zone ID si vous voulez utiliser un nom personnalisé.
Sélectionnez le type LINÉAIRE OUVERT approprié dans la liste Tech. direction 1.
En fonction du type de scanning LINÉAIRE OUVERT, saisissez les valeurs d'incrément et d'angle appropriées dans les zones Incrément max, Incrément min, Angle max et Angle min.
Si vous voulez scanner à travers seulement certaines surfaces entre les points de départ et de fin mais pas toutes, cochez la case Sélectionner et sélectionnez ces surfaces. Pour des informations, voir « Onglet Graphiques ».
Ajoutez le point 1 (point de départ), le point D (direction dans laquelle scanner) et le point 2 (point final) au scanning, en suivant la procédure appropriée décrite dans « Zone Points de limite ».
Si vous voulez scannez toutes les surfaces entre les points de départ et de fin, vous n'avez plus besoin de toutes les sélectionner. PC-DMIS peut scanner automatiquement à travers toutes les surfaces comme suit :
Après avoir sélectionné les points 1, D et 2, accédez à la section Avancé de l'onglet Graphiques.
Cochez la case Sélectionner. Cliquez ensuite sur Désélectionner tout pour désélectionner toutes les surfaces sélectionnées. Quand vous cliquez sur le bouton Générer plus loin dans cette procédure, PC-DMIS génère automatiquement le scanning à travers toutes les surfaces entre les points de départ et de fin.
Sélectionnez le type approprié de palpage à prendre dans la liste Type de palpage de la zone Contrôles palpage.
Apportez toute modification nécessaire aux vecteurs dans la zone Vecteurs initiaux. Pour ce faire, double-cliquez sur le vecteur, faites les changements dans la boîte de dialogue Modifier élément de scanning, puis cliquez sur OK pour revenir à la boîte de dialogue Scanning linéaire ouvert.
Sélectionnez le mode valeurs nominales approprié dans la liste Valeurs nominales de la zone Méthode val. nominales.
Dans la zone Tolérance de la zone Méthode val. nominales, saisissez une valeur de tolérance qui compense au moins le rayon du palpeur.
Sélectionnez le mode valeurs nominales approprié dans la liste Exécution de la zone Contrôle exéc.
Dans le cas d'une pièce fine, entrez son épaisseur dans la zone Épaisseur de l'onglet Graphiques.
Si besoin est, cochez l'une des cases dans les zones de l'onglet Exécution.
Si vous utilisez un palpeur analogique, pensez à cliquer sur l'onglet Points de contrôle pour optimiser l’exécution de votre scanning.
Cliquez sur le bouton Générer dans la zone Chemin théorique de l'onglet Définition parcours pour générer un aperçu du scanning dans le modèle CAO, à l'intérieur de la fenêtre d'affichage graphique. Lorsque vous générez le scanning, PC-DMIS le lance au point de départ et suit la direction choisie jusqu’à atteindre le point final.
Si vous voulez supprimer des points individuels, sélectionnez-les un par un dans la zone Parcours théorique en appuyant sur la touche de suppression.
Si vous le souhaitez, utilisez la zone Parcours spline dans le même onglet pour adapter le parcours théorique au parcours spline.
Si nécessaire, apportez des modifications à votre scanning.
Cliquez sur le bouton Créer. PC-DMIS insère le scanning dans la fenêtre de modification.
Utiliser le scanning rapide pour créer un scanning linéaire ouvert
Vous pouvez utiliser la fonction de scanning rapide pour créer un scanning linéaire ouvert en mode Courbe ou Surface à partir d'une polyligne ou d'une surface. Pour plus de détails, voir « Création de scannings rapides ».
Création d’un scanning linéaire ouvert en mode courbe
Si votre CAO présente des courbes ou des polylignes, vous pouvez créer un scanning linéaire ouvert en cliquant sur l'icône Mode courbe dans la barre d'outils Modes graphiques (Afficher | Barres d'outils | Modes graphiques).
Quand vous cliquez pour définir le point 1 sur une courbe, la courbe est sélectionnée. Pour sélectionner plusieurs courbes, appuyez sur Ctrl et cliquez sur chaque courbe ou polyligne. La courbe ou polyligne sélectionnée est désélectionnée si vous appuyez sur Ctrl et cliquez dessus à nouveau.
L'ordre de sélection a son importance. Le scanning est généré sur les courbes ou les polylignes dans leur ordre de sélection. PC-DMIS recherche l'extrémité la plus proche de la polyligne suivante après le point de fin du scanning sur la première polyligne. Cette fin devient le point de départ du scanning sur la polyligne suivante.
Prenez les points 1, D et 2, ou seulement 1 et D, sur la courbe ou polyligne sélectionnée. PC-DMIS génère le scanning.
Il doit y avoir une surface derrière la polyligne ou la courbe afin de générer le scanning.
Vous pouvez utiliser la distance d'arête pour indiquer la distance à ignorer depuis la fin de la polyligne.
Si vous cochez la case Sauter alésage dans l'onglet Définition chemin, le palpeur se soulève alors entre le scanning sur chaque polyligne.
Si vous décochez la case Sauter alésage, PC-DMIS scanne en ligne droite entre le point de fin de la première polyligne et le point de départ de la suivante.
Le point de départ du scanning de la première polyligne correspond au point où vous cliquez et créez le mouvement. Si ce point est plus proche que la distance d'arête indiquée dans la boîte de dialogue de scanning, le scanning débute à la distance d'arête du point de fin.
Pour définir le scanning sur une autre courbe, sélectionnez le bouton Désélectionner tout de l'onglet Graphiques dans la boîte de dialogue Scanning linéaire ouvert (Insérer | Scanning | Linéaire ouvert).
Pour créer un scanning linéaire ouvert sur un modèle CAO de quadrillage 3D
Pour effectuer un scanning linéaire ouvert sur un modèle de quadrillage, vous devez en général utiliser un fichier CAD de quadrillage 3D. Vous avez besoin de fils 3D pour définir la forme de l'élément que vous voulez scanner, ainsi que sa « profondeur » (aspect 3D). Ce type de scanning suit la même procédure que celle ci-dessus.
Pour créer un scanning linéaire ouvert sur un modèle CAO de quadrillage 2D
Si vous devez absolument effectuer un scanning linéaire ouvert sur un fichier de quadrillage 2D, la tâche demande plus de travail.
Importez le fichier CAD 2D. Pour simplifier le processus, l'origine CAO doit être à un endroit de la CAO, et non à l'extérieur des coordonnées du corps.
Sélectionnez Insérer | Élément | Construire | Droite pour ouvrir la boîte de dialogue Construction de droite.
Choisissez Alignement. Cette option construit une droite à l'origine CAO perpendiculaire à la surface des données CAO 2D.
Pour les routines de mesure fonctionnant en pouces, ignorez cette étape. Si vous prenez les millimètres comme unités de mesure, ouvrez la fenêtre de modification. Changez ensuite la longueur de la droite en passant de 1 (valeur par défaut) à une valeur supérieur comme 5 ou 10.
Exportez la routine de mesure (uniquement les éléments) vers un fichier IGES ou DXF. Stockez le fichier exporté dans un dossier de votre choix.
Revenez à votre routine de mesure. Supprimez la droite d'alignement créée.
Importez le fichier que vous venez d'exporter dans la même routine de mesure. Quand PC-DMIS affiche un invite demandant si vous voulez fusionner ou remplacer la CAO, cliquez sur Fusionner afin de fusionner le fil CAO dans la fenêtre d'affichage graphique. Votre modèle CAO doit désormais présenter un fil CAO perpendiculaire aux autres.
Ouvrez la boîte de dialogue Scanning linéaire ouvert.
Cliquez sur l'onglet Graphiques, puis cochez la case Sélectionner.
Cliquez sur chaque fil définissant l'élément que PC-DMIS doit scanner. Sélectionnez les fils dans l'ordre de scanning souhaité, en commençant par celui auquel le scanning doit débuter.
Cochez la case Profondeur .
Cliquez sur le fil importé perpendiculaire aux autres.
Décochez la case Sélectionner. Vous pouvez à présent sélectionner les points de limite 1, D et 2 sur la surface théorique définie par les fils marquant la forme de la surface et le fil indiquant la profondeur.
Si PC-DMIS est en mode en ligne, cochez la case Mesurer. Sélectionnez Rech val nom dans la zone Méthode Val nom. Dans la zone Tolérance, sélectionnez une bonne valeur de tolérance.
Cliquez sur Créer. PC-DMIS insère le scanning. Si PC-DMIS est en mode en ligne, il lance le scanning et recherche les valeurs nominales.
