Barre d'outils PC-DMIS CMM QuickMeasure
De gauche à droite, la barre d'outils CMM QuickMeasure régule le flux spécifique d'opération sur une MMT. Pour y accéder, sélectionnez Afficher | Barres d'outils | QuickMeasure.
La barre d'outils présente la fonction déroulante pour de nombreux boutons. PC-DMIS stocke la dernière option sélectionnée pour chaque bouton et l'affiche la prochaine fois que vous ouvrez la barre d'outils QuickMeasure.
Vous pouvez ajouter les boutons d'affichage déroulant à toute barre d'outils personnalisable à partir de l'option de menu Afficher | Barres d'outils | Personnaliser. Pour plus de détails, voir la rubrique « Personnalisation des barres d'outils », de la documentation Core.

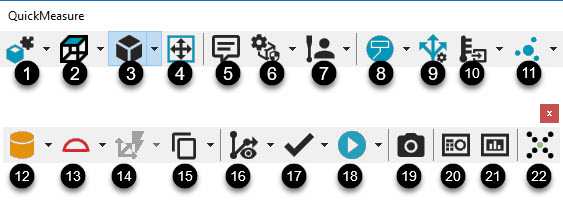

Les boutons suivants sont disponibles dans la barre d'outils CMM QuickMeasure :
Quand vous exécutez PC-DMIS en mode opérateur, la barre d'outils QuickMeasure de la MMT comporte les options suivantes : Vue graphique, Éléments graphique, Cadrer, Mode palpeur, Exécuter (exécution complète uniquement), Fenêtre d'état et Fenêtre de rapport.
1. Configuration CAO - Ce bouton offre des options pour configurer le modèle CAO.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Configuration CAO :
Pour des détails, voir « Barre d'outils Configuration CAO » dans la documentation PC-DMIS Core.
2. Vue graphique - Ce bouton restaure le graphique dans la fenêtre d'affichage graphique à la vue figurant sur ce bouton.
Cliquez sur la flèche pour afficher la barre d'outils Vue graphique :
Pour des détails, voir « Barre d'outils Vue graphique » dans la documentation PC-DMIS Core.
3. Éléments graphiques - Ce bouton restaure le graphique dans la fenêtre d'affichage graphique pour afficher ou masquer l'élément graphique figurant sur ce bouton.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Éléments graphiques :
Pour plus de détails, voir la rubrique « Barre d'outils Éléments graphique », de la documentation PC-DMIS Core.
4. Bouton Cadrer - Ce bouton redessine l'image d'une pièce pour qu'elle s'adapte entièrement à la taille de la fenêtre d'affichage graphique. Cette fonction s'avère utile lorsque l'image devient trop grande ou trop petite. Vous pouvez aussi appuyer sur Ctrl+Z pour redessiner l'image.
5. Commentaire - Ce bouton ouvre la boîte de dialogue Commentaire pour vous permettre d'insérer différents types de commentaires dans la routine de mesure. Par défaut, le logiciel sélectionne l'option Opérateur. Pour des détails, voir le chapitre « Insertion de commentaires de programmation » dans la documentation PC-DMIS Core.
6. ClearanceCube - Ce bouton exécute la fonction ClearanceCube figurant dessus.
Cliquez sur la petite flèche noire pour afficher la barre d'outils ClearanceCube :
Voir la rubrique « Barre d'outils ClearanceCube », dans la documentation Core de PC-DMIS, pour en savoir plus.
7. Mode palpeur - Ce bouton définit l'élément de mode palpeur illustré sur ce bouton et l'ajoute à la routine de mesure.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Mode palpeur :
Pour des détails, voir la rubrique « Barre d'outils Mode palpeur » de la documentation PC-DMIS Core.
8. Modes graphiques - Ce bouton définit le mode écran associé à l'icône figurant sur le bouton.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Modes graphiques :
Pour des détails sur les différents modes graphiques, voir « Barre d'outils Modes graphiques » dans la documentation PC-DMIS Core.
9. Éditeur de stratégie de mesure - Ce bouton ouvre la boîte de dialogue Éditeur de stratégie de mesure permettant de modifier les réglages pour tous les éléments automatiques et de les stocker sous forme de groupes personnalisés. Pour des détails, voir la rubrique « Utilisation de l'éditeur de stratégie de mesure » de la documentation PC-DMIS Core.
10. Gabarit - Ce bouton ouvre la boîte de dialogue Gabarit pour la commande Gabarit indiquée sur le bouton. Dans la boîte de dialogue, vous pouvez sélectionner une commande Gabarit à insérer dans la routine de mesure.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Gabarit. Les gabarits disponibles sont :
Gabarit Étrier - Pour des détails sur le gabarit Étrier, voir la rubrique « Présentation de l'étrier » dans la documentation PC-DMIS Laser.
Gabarit Compensation de température - Pour des détails sur le gabarit Compensation de température, voir la rubrique « Utilisation de la compensation de température simplifiée » dans la documentation PC-DMIS Core.
Gabarit Épaisseur - Pour des détails sur le gabarit Épaisseur, voir la rubrique « Gabarit Épaisseur » dans la documentation PC-DMIS Core.
11. Élément automatique - Ce bouton ouvre la boîte de dialogue Élément automatique pour l'icône Élément automatique figurant sur le bouton. Dans la boîte de dialogue, vous pouvez sélectionner une commande d'élément à insérer dans la routine de mesure.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Élément automatique :
Pour des détails, voir la rubrique « Insertion d'éléments automatiques » au chapitre « Création d'éléments automatiques » dans la documentation PC-DMIS Core.
12. Élément construit - Ce bouton ouvre la boîte de dialogue Élément construit pour l'icône Élément construit figurant sur le bouton. Dans la boîte de dialogue, vous pouvez sélectionner une commande d'élément à insérer dans la routine de mesure.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Élément construit :
Pour des détails, voir « Construction de nouveaux éléments à partir d'éléments existants : Introduction » au chapitre « Construction de nouveaux éléments à partir d'éléments existants » dans la documentation PC-DMIS Core.
13. Dimension - Ce bouton ouvre la boîte de dialogue Dimension pour l'icône Dimension figurant sur le bouton. Dans la boîte de dialogue, vous pouvez sélectionner une commande de dimension à insérer dans la routine de mesure.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Dimension :
Pour des détails, voir « Cotation d'emplacement » au chapitre « Utilisation des dimensions existantes » dans la documentation PC-DMIS Core.
14. Alignement - Cliquez sur ce bouton pour effectuer l'alignement illustré dessus. Les options d'alignement sont définies en fonction des types d'éléments sélectionnés, de l'ordre de sélection et des positions des éléments les uns par rapport aux autres.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Alignement :
Pour des informations sur les alignements, voir le chapitre « Création et utilisation d'alignements » de la documentation PC-DMIS Core.
15. Copier/Coller - Ce bouton fournit les fonctions Copier/Coller standard pour modifier votre routine de mesure dans la fenêtre de modification. Ce bouton permet aussi de définir et de coller des modèles d'éléments dans votre routine de mesure.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Copier/Coller/Modèle :
Pour des détails, voir ces rubriques dans la documentation PC-DMIS Core :
« Copier » et « Coller » au chapitre « Utilisation de commandes d'édition standard »
« Coller avec un modèle » au chapitre « Modification de modèles d'éléments »
16. Parcours - Ce bouton exécute la fonction de parcours montrée sur le bouton.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Parcours :
La barre d'outils Parcours contient ces options :
Lignes de parcours - Ce bouton montre ou masque les lignes de parcours sur la pièce dans la fenêtre d'affichage graphique.
(Pour plus d'informations, voir « Affichage des lignes de parcours » au chapitre « Utilisation d'autres fenêtres, éditeurs et outils » de la documentation PC-DMIS Core.)
Régénérer le parcours - Ce bouton régénère les lignes de parcours.
(Pour plus d'informations, voir « Régénération du parcours » au chapitre « Modification de l'affichage CAO » de la documentation PC-DMIS Core.)
Optimisation de parcours - Ce bouton optimise le parcours. Pour ce faire, PC-DMIS réorganise les commandes dans votre fenêtre de modification.
(Pour plus d'informations, voir « Optimisation du parcours » au chapitre « Modification de l'affichage CAO » de la documentation PC-DMIS Core.)
Animer le parcours - Ce bouton montre un palpeur animé qui prend des palpages sur le modèle CAO dans la fenêtre d'affichage graphique.
(Pour plus d'informations, voir « Animation du parcours » au chapitre « Modification de l'affichage CAO » de la documentation PC-DMIS Core.)
Quick Path - Ce bouton active les options dans la liste ci-dessous. Quand vous activez ces options, elles améliorent ensemble votre expérience avec la fonctionnalité QuickFeature. (Pour des informations sur QuickFeature, voir « Création d'éléments rapides » au chapitre « Création d'éléments automatiques » de la documentation PC-DMIS Core.) Quand vous sélectionnez des éléments, PC-DMIS réalise la génération du parcours et vous n'avez pas à créer manuellement des commandes de parcours (comme des commandes de contacts ou de déplacements).
Opération | Fenêtre d'affichage graphique | Mouvements de sécurité | Avec création d'élément
(Pour des informations, voir la sous-rubrique « Avec création d'élément » dans « Insertion automatique de déplacements de sécurité » au chapitre « Insertion de commandes de déplacement » de la documentation PC-DMIS Core.)
Opération | Fenêtre d'affichage graphique | Mouvements de sécurité | Avec détection de collisions
(Pour des informations, voir la sous-rubrique « Avec détection de collisions » dans « Insertion automatique de déplacements de sécurité » au chapitre « Insertion de commandes de déplacement » de la documentation PC-DMIS Core.)
Le bouton Poignet auto dans la barre Élément auto de la zone Propriétés de mesure de la boîte de dialogue Élément automatique. (Pour des informations, voir « Poignet auto » au chapitre « Création d'éléments automatiques » de la documentation PC-DMIS Core.)
Si vous cliquez à nouveau sur QuickPath pour le désactiver, les options ci-dessus reviennent à l'état avant leur activation par QuickPath.

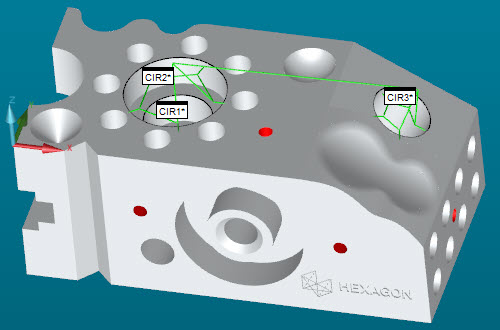

Avec Quick Path, PC-DMIS trace automatiquement les lignes de parcours de l'élément précédent à l'élément actuel :

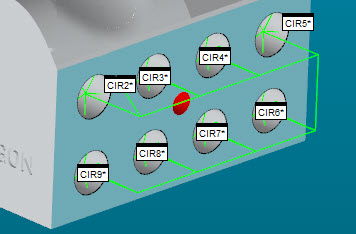

Par ailleurs, pour les modèles d'éléments avec QuickFeature, PC-DMIS trace les lignes de parcours entre les éléments dans le modèle :
Poignet auto - Ce bouton active ou désactive le bouton Poignet auto dans la barre Élément auto de la zone Propriétés de mesure de la boîte de dialogue Élément auto.
17. Marquer - En fonction de la sélection faite dans la barre d'outils Marquer, le bouton marque l'élément sélectionné, tous les éléments ou efface tous les éléments marqués dans la fenêtre de modification.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Marquer :
Pour plus d'informations, voir « Barre d'outils de la fenêtre de modification » au chapitre « Utilisation des barres d'outils » de la documentation PC-DMIS Core.
18. Exécuter - Ce bouton exécute le processus de mesure pour le ou les éléments actuellement marqués.
Cliquez sur la petite flèche noire pour afficher la barre d'outils Exécuter :
Pour des détails sur les fonctions des boutons, voir « Exécution des routines de mesure » au chapitre « Utilisation des options de fichier avancées » dans la documentation PC-DMIS Core.
19. Instantané - Ce bouton insère une commande SNAPSHOT de l'état actuel de la fenêtre d'affichage graphique dans la fenêtre de modification. Quand vous exécutez cette commande, elle insère une capture à cet état dans votre rapport. Pour plus d'informations, voir « Insertion d'instantanés » au chapitre « Insertion de commandes de rapport » dans la documentation PC-DMIS Core.
20. Fenêtre d'état - Ce bouton ouvre la fenêtre d'état. Cette fenêtre vous permet d'obtenir un aperçu des commandes et des éléments au moment de leur création à partir de la barre d'outils Quick Start. Vous pouvez le faire pendant l'exécution d'un élément ou pendant la création ou la modification d'une dimension, et en cliquant sur l'option dans la fenêtre de modification alors que la fenêtre d'état est ouverte. Pour des détails, voir « Utilisation de la fenêtre d'état » dans la documentation PC-DMIS Core.
21. Fenêtre de rapport - Ce bouton ouvre la fenêtre de rapport. Après l'exécution de la routine de mesure, cette fenêtre affiche les résultats de mesure et configure automatiquement la sortie selon un modèle de rapport par défaut. Pour des informations détaillées, voir « À propos de la fenêtre de rapport » au chapitre « Rapports sur les résultats de mesure » de la documentation PC-DMIS Core.
22. Nexus - Metrology Reporting - Ce bouton ouvre le rapport pour la routine de mesure associée dans l'appli Nexus Metrology Reporting sur votre navigateur par défaut. Si aucun rapport n'est associé à votre routine de mesure, PC-DMIS affiche un message pour vous en informer. Cliquez sur OK pour ouvrir le tableau de bord Nexus Metrology Reporting.
L'application SFx Desktop doit être installée sur votre ordinateur. Vous devez aussi posséder un compte SFx, et votre machine doit être configurée et associée à votre compte SFx.
