Les paramètres suivants apparaissent dans les en-têtes des colonnes de la liste cible dans l'onglet Cibles de palpage lors de la mesure d'éléments avec la méthode de mesure Gabarit (voir « Mesure d'éléments à l'aide d'un palpeur Vision » pour découvrir les méthodes de mesure disponibles) :

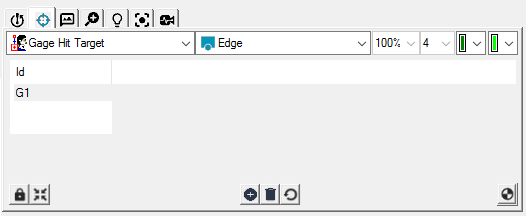

Jeu de paramètres d'arête
Pour modifier une valeur, cliquez avec le bouton droit sur celle en cours pour la cible souhaitée. Si une valeur indique N/A, ce paramètre est « non applicable » au jeu actuel.
ID : Affiche un identificateur unique pour l'élément dans la liste cible. Ce même ID est utilisé dans l'infobulle pour la cible dans l'onglet Vision de la fenêtre d'affichage graphique.
Éclairage : Affiche les valeurs d'éclairage à utiliser pour cette cible. Pour changer l'éclairage d'une cible indiquée, sélectionnez-la dans l'onglet Cibles de palpage ou Vision de la fenêtre d'affichage graphique, puis modifiez la valeur dans l'onglet Éclairage. Pour des informations sur le changement d'éclairage, voir « Boîte à outils palpeur : onglet Éclairage ».
Jeu de paramètres de focus
Voir la cible « Jeu de paramètres de focus de cible de palpage », pour plus d'informations.
