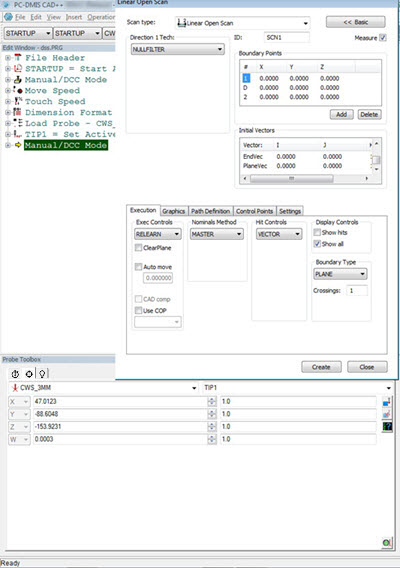

Après avoir positionné le capteur à l'aide des réglages optimaux, vous pouvez sélectionner la CAO dans la fenêtre d'affichage graphique ou cliquez sur l'icône Effectuer un palpage dans la boîte de dialogue Boîte à outils palpeur pour sélectionner des points et renseigner les points 1, D et 2.
Une fois que les coordonnées ont été mises à jour, vous pouvez tester ou créer l'élément.
Remarque concernant les Modes Exécution :
Défini - La première exécution se déroule comme un réapprentissage. Les exécutions suivantes accomplissent un scanning de parcours défini.
Réapprendre - (FDC) La première exécution et les suivantes suivent la surface dans la plage du capteur.
Réapprendre - (Non FDC) La première exécution et les suivantes effectuent un scanning de ligne droite dérivé des points de départ, de direction et de fin. Il n'y a pas de suivi.
Mycrona - Le suivi peut être activé ou désactivé dans l'application Heartbeat.
