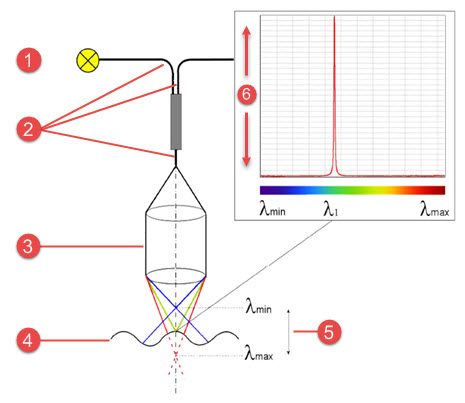

Un exemple de système typique CWS se trouve ci-dessous :
1 - Source lumineuse
2 - Câbles de fibre optique
3 - Tête de mesure
4 - Surface d'élément scanné
5 - Plage de mesure
6 - Intensité
Spectre CWS
Le diagramme du spectre du capteur CWS est de bien des façons très semblable à celui du focus de la caméra.

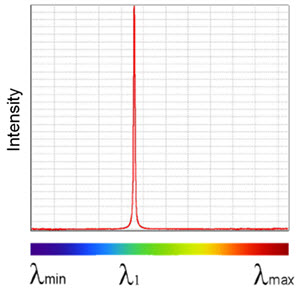

Exemple de diagramme du spectre CWS
Comme pour le diagramme de focus, le spectre vous permet de voir rapidement la qualité de la mesure. Il vous permet aussi de choisir les paramètres convenant au matériau prélevé.
