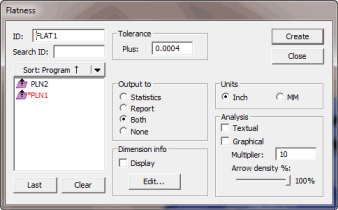

Finestra di dialogo Planarità dimensione
Per determinare la planarità di un piano, sono necessari almeno quattro punti.
L'opzione del menu Inserisci | Dimensione | Planarità consente di determinare la planarità di un piano. Questo tipo di dimensione viene considerato unilaterale e pertanto viene applicato soltanto un valore positivo della tolleranza.
Per le dimensioni di forma legacy (Circolarità, Cilindricità, Planarità e Rettilineità) nonché per la linea RN della dimensione Posizione, PC-DMIS usa la risoluzione dell'elemento. L'opzione scelta per impostazione predefinita è Minimi quadrati. Tuttavia, è possibile decidere di risolvere l'elemento utilizzando gli algoritmi di regressione Separazione minima, Massimo inscritto, Minimo circoscritto o Raggio fisso.
D'altra parte, PC-DMIS calcola i comandi di forma della Tolleranza geometrica usando l'algoritmo di Chebychev (Min/Max) come richiesto dallo standard Y14.5. A causa del diverso metodo di calcolo, le dimensioni di forma calcolate da PC-DMIS con i comandi di tolleranza geometrica saranno in genere leggermente più piccole delle relative controparti legacy.
Vedere anche:
Creazione della dimensione di un elemento mediante l'opzione PLANARITÀ
