Uso della funzione Simula nuvola di punti

La funzione Simula nuvola di punti permette di creare e visualizzare la nuvola di punti dalla finestra di dialogo Scansione (lineare, libera, e cosi via) quando la CMM è in modalità offline.

Usando le impostazioni di orientamento, campo ottico e scansione del tastatore laser, il software proietta le linee laser sul modello CAD. In questo modo è possibile vedere se la nuvola di punti è accettabile e apportare modifiche se necessario per una singola scansione. PC-DMIS tiene i punti simulati in una nuvola.

Per controllare la velocità della scansione laser simulata, è possibile modificare le impostazioni che si trovano nella scheda Animazione della finestra di dialogo Opzioni di impostazione (Modifica | Preferenze | Impostazione). Per i dettagli, vedere "Uso dei parametri dell'animazione per la simulazione di nuvole di punti".

Per definire la punta del sensore attivo e la velocità di scansione, vedere il contenuto del capitolo "Guida introduttiva". Se si desidera, quando si definisce il sensore è possibile predefinire la larghezza del raggio laser e la densità della scansione nella finestra di dialogo Misura tastatore laser. Per accedere a questa finestra di dialogo aprire la finestra di dialogo Utility tastatore (Inserisci | Definizione Hardware | Tastatore) e fare clic su Misura. Per i dettagli sulle opzioni dimisurazione con un tastatore laser, vedere "Opzioni di misurazione del tastatore laser".

Definire le proprietà del percorso di scansione (lineare, libera, e altre proprietà) da qualsiasi finestra di dialogo Scansione. Nella stessa finestra di dialogo è possibile definire anche le impostazioni di larghezza del raggio laser e densità della scansione. Per i dettagli, vedere l'argomento "Stati di zoom della scansione (per i sensori HP-L".

Fare clic sul pulsante Simula in qualsiasi finestra di dialogo Scansione per visualizzare nella finestra di visualizzazione grafica la nuvola di punti simulata. È anche possibile simulare la nuvola di punti quando si esegue la scansione dalla finestra di modifica in modalità offline.

Dopo aver creato le scansioni è possibile eseguire l'intera routine di misurazione off-line e visualizzare tutte le scansioni con diversi orientamenti del tastatore. Ciò consente di verificare se è possibile estrarre, per esempio, gli elementi automatici scansionati in base alle impostazioni della scansione.

Avvertenza: se la CMM è on-line e si seleziona il pulsante Simula nella finestra di dialogo Scansione laser (libera, lineare aperta, ecc.), il software pilota immediatamente la macchina e fa eseguire la scansione on-line. Per evitare infortuni, allontanarsi dalla macchina prima di selezionare il pulsante Simula.

Esempio di uso della funzione Simula nuvola di punti

Ad esempio, per utilizzare la funzione Simula nuvola di punti su una scansione aperta lineare:

  1. Creare una nuvola di punti (Inserisci | Nuvola di punti | Elemento). Per maggiori dettagli sugli elementi della nuvola di punti e sulla creazione di una nuvola di punti, fare riferimento al capitolo "Uso delle nuvole di punti".

  2. Impostare la velocità di scansione. Per i dettagli, vedere "Per iniziare".

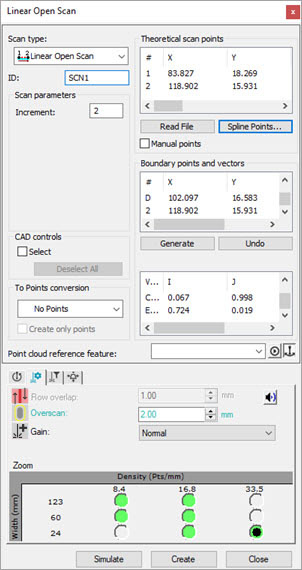

  3. Aprire la finestra di dialogo Scansione aperta lineare (Inserisci | Scansione | Lineare aperta).

  4. Impostare il valore dell'incremento nel riquadro Parametri di scansione.

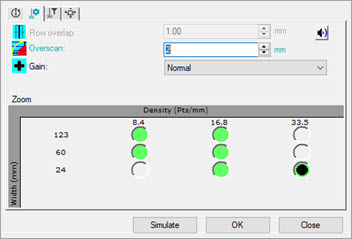

  5. Fare clic sulla scheda Proprietà della scansione laser in fondo alla finestra di dialogo e impostare le seguenti opzioni.

  6. Nella finestra di visualizzazione grafica fare clic sui tre punti sul modello CAD per definire i punti e i vettori di bordo.

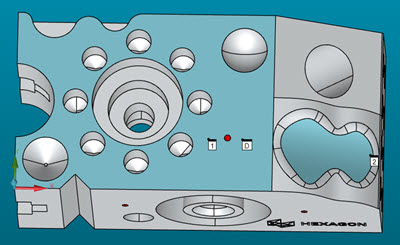

    7. Esempio che mostra i tre punti per impostare la scansione

  7. Nel riquadro Punti di bordo e vettori, fare clic sul pulsante Genera.

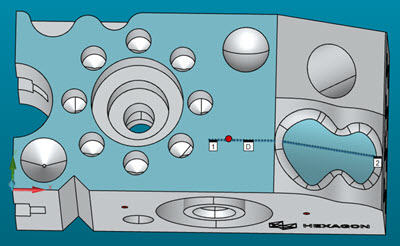

    8. Esempio che mostra una scansione aperta lineare generata

  8. Nel riquadro Punti di scansione teorici, fare clic su Punti spline.

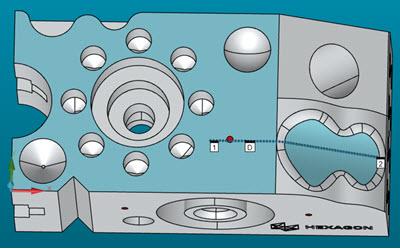

    9. Esempio che mostra una scansione lineare aperta con spline

  9. Fare clic sul pulsante Simula per visualizzare la nuvola di punti simulata in base all'orientamento del tastatore (punta attiva) e alle impostazioni della scansione laser.

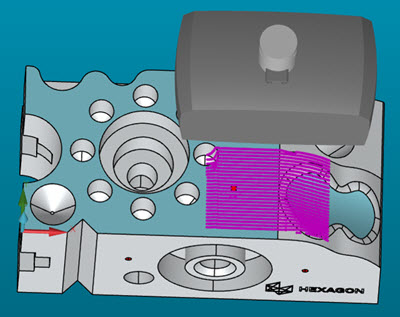

    10. Esempio che mostra la simulazione della nuvola di punti in progresso

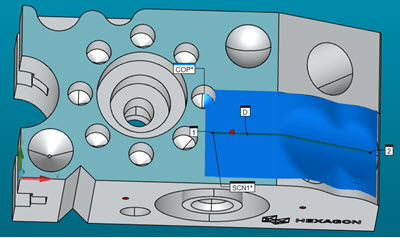

    Esempio che mostra la simulazione della nuvola di punti completata

    Se necessario, è possibile apportare delle modifiche alla scansione e simularla per verificare i risultati.

  10. Quando tutto risulta corretto, fare clic sul pulsante Crea per implementare la scansione nella propria routine di misurazione.
