标称文件 (*.nom) 提供了一个或多个叶片截面的标称形状。PC-DMIS Blade使用此文件来计算标称特性。
您可以按如下方式创建标称文件：
在PC-DMIS中，可以使用“叶片标称编辑器”命令从叶片的曲面CAD模型生成标称文件。示例如下所示：

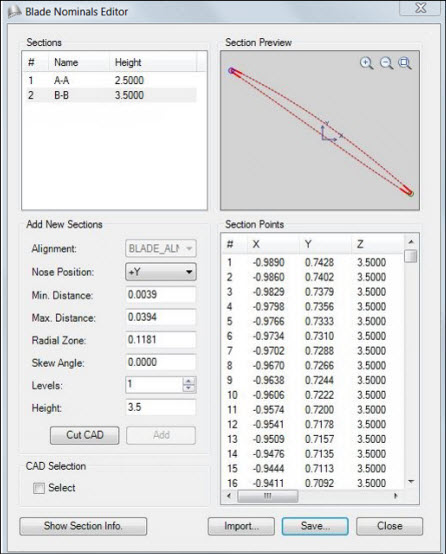

Blade 标称值编辑器对话框示例
有关 PC-DMIS Blade标称编辑器的详细信息，请参考 PC-DMIS 文档。
使用PC-DMIS Blade界面：
单击创建 | 理论文件打开另存为对话框。
输入文件名，然后单击保存以打开标称文件编辑器对话框。有关详细信息，请参见“编辑标称值文件”。
使用CAD包创建文件。许多 CAD 包包含一些功能和宏，有助于了解该功能。
使用文本编辑器手动创建文件。
标称文件中的语法基于标称文件关键字。
标称文件示例
!******标称文件的开始**********
UNITS INCH
NUM_SECT 2
SECTION BB 108 4.868000
NOSE 1
TAIL 54
CHANGES 0.150 0.080
-1.842800 -0.865800 4.868000 -0.801700 -0.591100 0.089100
-1.826600 -0.878700 4.868000 -0.377000 -0.919000 0.115000
..........
..........
-1.855100 -0.825800 4.868000 -0.998000 -0.054500 0.033500
-1.851800 -0.846700 4.868000 -0.960800 -0.271300 0.057000
SECTION GG 106 12.184000
NOSE 1
TAIL 54
CHANGES 0.150 0.080
-1.632900 0.004600 12.184000 -0.884600 -0.458500 0.084900
-1.619600 -0.008000 12.184000 -0.410200 -0.903400 0.124900
-1.601100 -0.011800 12.184000 -0.026100 -0.992000 0.123900
..........
..........
!******标称文件的结束**********
