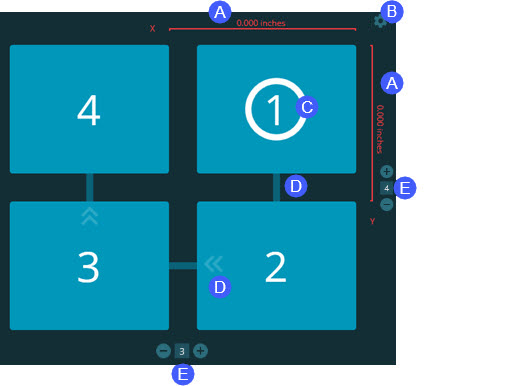

La scheda Layout pallet permette di definire il pallet. Questa scheda appare se si seleziona Pallet nell'elenco Tipo di playlist.
La scheda Layout pallet contiene i seguenti elementi:
Scostamenti dei pezzi - Queste linee mostrano la distanza tra l'origine di uno dei pezzi e quella del pezzo successivo. Sono sempre vicine alla cella iniziale. Rimangono rosse finché non si definisce un valore diverso da zero. La parola "Pollici" o "Millimetri" dipende dalla scelta delle unità di misura nelle impostazioni generali del software. Per ulteriori informazioni sulle unità di misura, vedere "La schermata Impostazioni".
Impostazioni layout del pallet - Questo pulsante con l'immagine di un ingranaggio (
) rende accessibili varie impostazioni del layout del pallet che permettono all'utente di definire il tipo di allineamento, scegliere un allineamento esterno, impostare lo scostamento iniziale o cambiare gli assi del pallet. Per ulteriori informazioni su queste impostazioni, vedere "Impostazioni layout del pallet". Non tutte le impostazioni del layout del pallet sono contenute qui. Alcune impostazioni del pallet si trovano anche nella scheda Impostazioni della finestra di dialogo Playlist. Per informazioni, vedere "La finestra di dialogo Playlist".
Posizione iniziale - La cella angolare con il numero uno in un cerchio indica la posizione iniziale nel pallet. Per impostare una nuova posizione iniziale, passare con il puntatore del mouse su una cella angolare (superiore destra, inferiore destra, inferiore sinistra, superiore sinistra), e fare clic sul punto bianco.
Indicatori di direzione - Le barre blu tra le celle e le frecce chevron indicano la direzione di esecuzione. Per cambiare la direzione di esecuzione, passare con il puntatore del mouse sopra la cella nella posizione iniziale e fare clic di nuovo sul punto bianco.
Valori delle righe e colonne - Questi numeri indicano quante righe e colonne costituiscono la griglia del pallet. Si possono immettere nuovi valori o si può fare clic sul pulsanti "+" "o" - per modificare il numero di righe e colonne.
Una volta configurato il layout del pallet e salvate le modifiche, si può eseguire il pallet. Per informazioni, vedere "Esecuzione della playlist di un pallet".
