[パレット レイアウト] タブではパレットを定義できます。このタブは、[プレイリストタイプ] 一覧から [パレット] を選択すると表示されます。

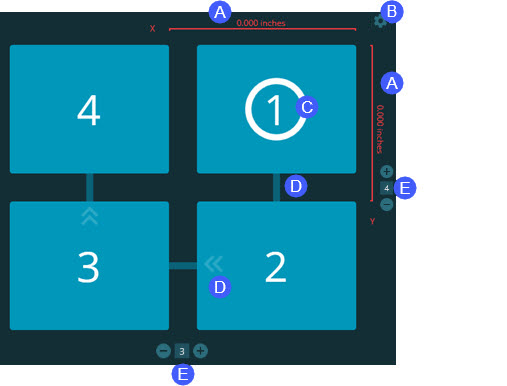

[パレットレイアウト] タブには下記の要素があります。
パーツのオフセット - これらの線は、グリッド内のあるパーツの原点から別のパーツまでの距離を表示します。それらは常に開始セルの近くにあります。赤い色は、ゼロ以外の値を定義するまで残ります。「インチ」または「ミリ」のテキストは、ソフトウェアの汎用設定の測定単位値から決定します。測定単位の詳細については、「設定画面」を参照してください。
パレット レイアウトの設定 - このギアボタン（
）は、アライメントの種類を定義したり、外部アライメント ファイルを選択したり、開始オフセットを設定したり、またはパレット軸を変更したりするができるように、さまざまなパレット レイアウト設定を開きます。これらの設定の詳細については、「パレット･レイアウトの設定」を参照してください。すべてのパレット設定がここに含まれているわけではありません。一部のパレット設定は、プレイリストダイアログボックスの[設定]タブにあります。詳細は、「プレイリストのダイアログボックス」を参照してください。
開始位置 - 円の中の番号が1であるコーナーセルは、パレットの開始位置を示します。新しい位置を設定するには、コーナーセル（右上、右下、左下、または左上）の上にマウスポインタを置き、白い点をクリックします。
方向のインジケータ - セルと山形の矢印の間にある青いバーは実行の方向を示します。実行の方向を変更するには、同じ開始位置のセルの上にマウスポインタを置き、白い点をもう一度クリックします。
列と行の値 - これらの値は、パレット・グリッド内の列と行の数を示します。新しい値を入力するか、+または-ボタンをクリックして列と行の数を変更できます。
パレット･レイアウトを設定して変更を保存したら、パレットを実行できます。詳細は、「パレット･プレイリストの実行」を参照してください。
