托盘布局选项卡可让您定义托盘。如果从执行列表类型列表中选择了托盘，则会出现此标签。

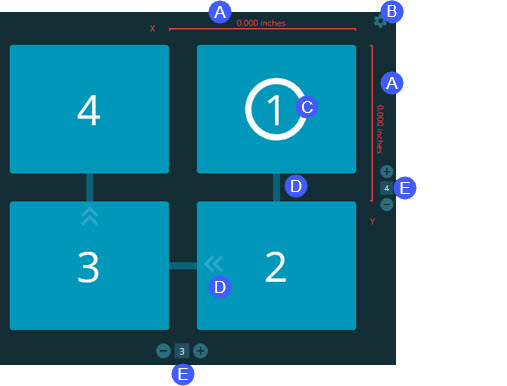

托盘布局选项卡包含以下元素：
零件偏置 - 这些线显示阵列中从一个零件的原点到另一个零件的原点的距离。它们总是靠近起始测量单元。在您定义非零值之前，红色将保持不变。“英寸”或“毫米”文本来自软件常规设置中的测量单位值。有关测量单位的更多信息，请参阅“设置屏幕”。
托盘布局设置 - 此齿轮按钮（
）可打开各种托盘布局设置，以便您可以定义坐标系类型、选择外部坐标系文件，设置起始偏置或更改托盘轴。有关这些设置的详细信息，请参阅“托盘布局设置”。并非所有托盘设置都包含在此处。某些托盘设置也位于执行列表对话框的设置选项卡中。有关信息，请参阅“执行列表对话框”。
起始位置 - 圆圈中编号为1的角测量单元表示托盘的起始位置。要设置新位置，请将鼠标指针悬停在角测量单元上方（右上角、右下角、左下角或左上角），然后单击白点。
方向指示器 - 测量单元和V形箭头之间的蓝条表示执行方向。要更改执行方向，请将鼠标指针悬停在同一起始位置测量单元上，然后再次单击白点。
列和行的值 - 这些数字表示托盘阵列中的列数和行数。您可以键入新值，也可以单击 + 或 - 按钮来修改列数和行数。
配置托盘布局并保存更改后，即可执行托盘。有关信息，请参阅“执行托盘执行列表”。
