Jak vytvořit Měřidlo poloměru 2D s příčným řezem:
Vytvořte příčný řez. Podrobnosti k vytvoření příčného řezu mraku bodů viz „PŘÍČNÝ ŘEZ“. Podrobnosti k vytvoření příčného řezu sítě viz „Operátor PŘÍČNÉHO ŘEZU sítě“.
Vyberte tlačítko Přehled snímků příčného řezu
v nástrojové liště Mrak bodů (Zobrazit | Nástrojové lišty | Mrak bodů) k zobrazení příčného řezu v náhledu 2D.
Podržte stisknutou klávesu Shift a přesuňte ukazatel myši na požadovaný poloměr. Objeví se pomůcka zobrazení. Pomůcka zobrazení ukazuje nominální, měřené hodnoty a hodnoty odchylky pro poloměr.
Pomůcka zobrazení Měřidla poloměru 2D ukazující nominální, měřené hodnoty a hodnoty odchylky pro poloměr
Klikněte Levým tlačítkem myši pro výběr poloměru. Objeví se dialogové okno pomůcky.

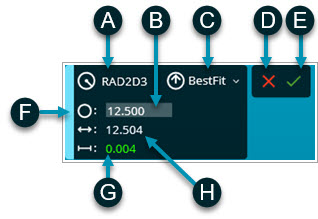

A - ID Měřidla poloměru 2D
B - Nominální hodnota poloměru
C - Algoritmus pro výpočet poloměru
D - Tlačítko Zrušit
E - Tlačítko Vytvořit
F - Použít lištu k posouvání dialogového okna pomůcky
G - Hodnota odchylky poloměru
H - Změřená hodnota poloměru
Dialogové okno pomůcky Měřidlo 2D poloměru
Z dialogového okna pomůcky můžete provádět následující:
Měnit ID Měřidla poloměru 2D (A) a nominální hodnotu (B).
V seznamu (C) vybrat algoritmus, který software používá pro výpočet poloměru.
Klikněte na tlačítko Vytvořit (E) k vytvoření měřidla poloměru nebo tlačítko Zrušit (D) k zavření dialogového okna pomůcky bez vytvoření měřidla poloměru.
Umístěte kurzor myši nad lištu po levé straně pomůcky (F). Klikněte a podržte levé tlačítko myši, pak změňte umístění pomůcky jejím přetažením v Okně grafického zobrazení. Jakmile je pomůcka na požadovaném místě, uvolněte tlačítko myši.
Když vytvoříte Měřidlo poloměru 2D, je vytvořen v Okně úprav přidružený příkaz. Můžete vytvářet další měřidla poloměru dle potřeby.
Jakmile vytvoříte Měřidlo poloměru 2D, můžete ho použít v rozměrech Umístění a Vzdálenost a v Sestrojení. Pro Rozměr Umístění, Tvar není podporováno.
Chcete-li změnit nastavení poloměru:
Upravte je přímo v okně úprav.
Klikněte na příkaz měřidla poloměru v okně úprav a pak stiskněte F9 k otevření dialogového okna Měřidlo poloměru 2D k provedení změn.
Způsob výpočtu Měřidla poloměru 2D
Když příčný řez má jak nominální (černá lomená čára) a měřená (žlutá lomená čára) data:
Výpočet nominálního poloměru 2D
Počínaje od počátečního sejmutého měřeného bodu je nominální poloměr nalezen na nejbližší černé lomené čáře. Software počítá nominální (teoretický) poloměr pro kružnici nejlepší shody metodou nejmenších čtverců s použitím všech nominálních bodů do standardní odchylky 0,005 mm.
Výpočet měřeného poloměru 2D
Software počítá poloměr pro kružnici nejlepší shody metodou nejmenších čtverců s použitím aktuálních bodů na žluté lomené čáře, které jsou přidružené k nominálním bodům.
Když příčný řez má jen nominální (černá lomená čára) data:
Počínaje od počátečního sejmutého nominálního bodu software hledá nominální poloměr na nejbližší černé lomené čáře. Software počítá nominální (teoretický) poloměr pro kružnici nejlepší shody metodou nejmenších čtverců s použitím všech nominálních bodů do standardní odchylky 0,005 mm.
Když příčný řez má jen měřená (žlutá lomená čára) data:
Počínaje od počátečního sejmutého nominálního bodu software počítá poloměr pro kružnici nejlepší shody metodou nejmenších čtverců. Software používá všechny měřené body do standardní odchylky 0,050 mm a vzdálenost vyhledávání 0,25 mm, aby našel všechny další segmenty, které patří k poloměru.
