Přehled měřidla poloměru 2D

Funkce měřidla poloměru 2D je nástroj rychlé kontroly, který můžete použít k měření poloměrů na příčném řezu mraku bodů nebo sítě.

Můžete vytvořit Měřidlo poloměru 2D graficky na příčném řezu v náhledu Přehled snímků 2D.

Pro vytvoření Měřidla poloměru 2D graficky postupujte takto:

1. Po vytvoření příčných řezů klikněte v nástrojové liště Síť, Mrak bodů nebo RychlýMrak (Zobrazit | Nástrojové lišty) na tlačítko Přehled snímků příčného řezu () pro zobrazení příčného řezu v náhledu 2D. Podrobnosti viz část „Přehled snímků příčného řezu“ tématu „Ukázat a skrýt lomené přímky příčného řezu“.

2. Podržte tlačítko Shift a přesuňte kurzor myši na poloměr k zobrazení nominálních, měřených hodnot a hodnot odchylky v zobrazovací pomůcce.

3. Klikněte levým tlačítkem pro výběr poloměru. Můžete vytvořit nebo zrušit měřidlo poloměru z dialogového okna pomůcky.

Software standardně používá algoritmus Nejlepší shody nejmenších čtverců pro výpočet Poloměru 2D. Aktivní tolerance jsou nastaveny na Liště barev rozměrů. Grafika měřidla poloměru používá barvu z Lišty barev rozměrů, která odpovídá jeho odchylce. Podrobnosti k úpravě stupnice barev rozměrů viz „Úprava barev rozměrů“ v hlavní dokumentaci PC-DMIS.

Můžete změnit tolerance pro měřidlo v Okně úprav, nebo stisknout klávesu F9 k otevření dialogového okna Měřidlo poloměru 2D.

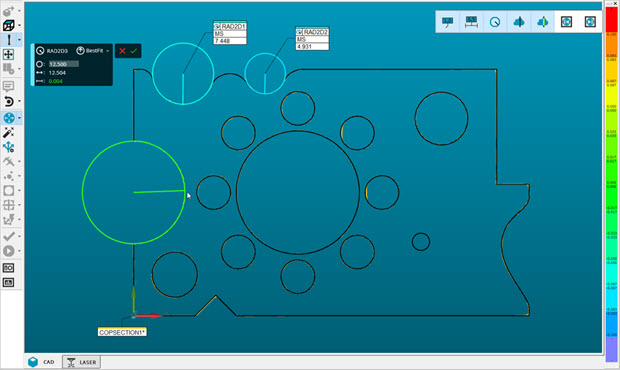

Příklady Měřidle poloměru 2D

Standardně PC-DMIS automaticky vloží Měřidlo poloměru 2D do protokolu.

Příklad protokolu Měřidla poloměru 2D

Můžete vypnout zobrazení Měřidla poloměru 2D v protokolu na záložce Štítek/Protokolování dialogového okna Měřidlo poloměru 2D. Podrobnosti viz „Dialogové okno Měřidlo 2D poloměru“
