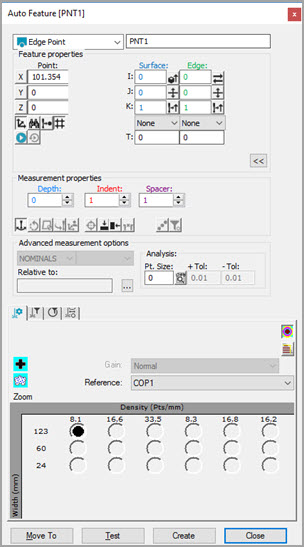

Dialogové okno Automatický prvek - Bod hrany
Jak změřit bod hrany pomocí laserového snímače:
Vstupte do dialogového okna Automatické prvky a vyberte Bod hrany.
Proveďte jedno z následujících:
Klikáním na CAD nastavte umístění a vektor bodu. Ručně zadejte zbývající informace.
V okně grafického zobrazení použijte záložku Laser k přesunu stroje do místa bodu. Dále v oblasti Vlastnosti prvku klikněte na tlačítko Číst bod z polohy (
). Ručně zadejte zbývající informace.
Ručně zadejte všechny teoretické informace pro X, Y, Z, I, J, K a další parametry.
Na záložce Vlastnosti kontaktní trajektorie Sady nástrojů sondy zadejte hodnoty pro Hloubku, Vtlačení a Mezera. PC-DMIS zobrazí odpovídající grafické znázornění změny v okně grafického zobrazení.
Zadejte potřebné informace na dalších záložkách Nástrojový panel sondy. Pro zadání informací procházejte záložkami Vlastnosti laserového skenu, Vlastnosti filtrování laseru, Vlastnosti oblasti oříznutí laseru, Extrakce prvku a Laser AF vícenásobné vytvoření.
Pokud je to žádoucí, klikněte na tlačítko Test k otestování prvku.
VAROVÁNÍ: Když toto uděláte, stroj se pohne. Abyste předešli zranění, zůstaňte mimo dosah stroje. Abyste předešli poškození hardwaru, spusťte stroj pomalou rychlostí.
Klikněte na Vytvořit a pak Zavřít.
