Panel nástrojů sondy - záložka Cíle dotyků
Panel nástrojů sondy - záložka Cíle dotyků
Tato záložka se objeví jen když definujete a používáte podporovanou sondu Vision.

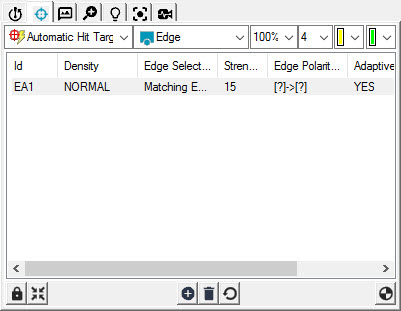

Záložka Cíle dotyků zobrazí detekci hrany a parametry ostření, které budu použity pro měření prvku.
Při používání sondy Vision budete chtít upravit a otestovat cíle. Tato možnost rovněž umožňuje rozdělit výchozí cíle do podcílů, každý se svou vlastní sadou parametrů. Můžete například změřit kruh pomocí výchozího jediného cíle nebo rozdělit kruh do jednotlivých oblouků, každý se svou vlastní sadou parametrů cíle. Tyto parametry cíle zahrnují metodu detekce hrany, osvětlení, hustotu bodů, atd.

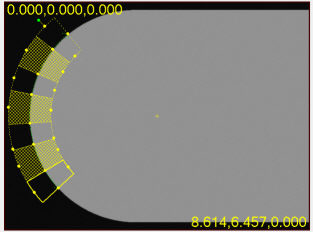

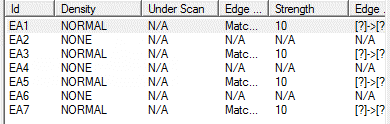

Ukázkový oblouk zobrazující 7 cílů, kde 4 jsou aktivní (Normální) oblasti cílů. Všimněte si, že každý z cílů na seznamu cílů má svou vlastní množinu cílových parametrů.
Cíle prvků a k nim patřící použité parametry jsou rovněž zobrazeny jako řádek na seznamu cílů na záložce. Je možno definovat více než jeden cíl. Pokud z tohoto seznamu vyberete jeden nebo více cílů, můžete je vidět zobrazené tučným písmem na záložce Vision okna grafického zobrazení.
Dvakrát klikněte na položky na seznamu pro změnu parametrů pro cíl. Můžete změnit současně několik parametrů vybráním několika řádků cílů v Panelu nástrojů sondy a pak kliknutím pravým tlačítkem myši.
Cíle jsou zobrazeny jak v záložce Vision, tak v záložce CAD. Třebaže je možné upravovat velikost cílů v obou náhledech, cíle jsou dvojrozměrné, takže je jednodušší provést tuto operaci v záložce Vision, která rovněž používá dvojrozměrné zobrazení dílu.
