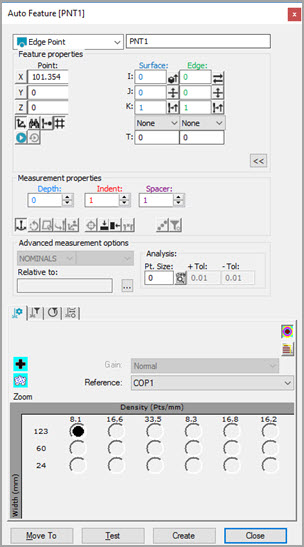

Finestra di dialogo Elemento automatico - Punto di bordo
Per misurare un punto di bordo con un sensore laser, procedere come segue.
Aprire la finestra di dialogo Elementi Automatici e selezionare Punto di bordo.
Eseguire una delle seguenti operazioni:
Fare clic più volte sul CAD in modo da definire posizione e vettore del punto. Immettere manualmente le informazioni mancanti.
Nella finestra di visualizzazione grafica, usare la scheda Laser per spostare la macchina sulla posizione del punto. Quindi, nel riquadro Proprietà elemento, fare clic sul pulsante Leggi punto da posizione (
). Immettere manualmente le informazioni mancanti.
Immettere manualmente tutti i valori teorici di X, Y, Z, I, J, K e altri parametri.
Nella scheda proprietà percorso di contatto della casella degli strumenti del tastatore, specificare i valori di Quota, Rientro, e Distanziatore. PC-DMIS mostrerà nella finestra di visualizzazione grafica una visualizzazione grafica corrispondente alle modifiche.
Immettere le informazioni necessarie nelle schede della casella degli strumenti del tastatore. Per immettere le informazioni, scorrere tra le schede Proprietà della scansione laser, Proprietà del filtraggio laser, Proprietà della regione di taglio laser, Estrazione elementi e Creazione di più AF laser.
Se si desidera, fare clic sul pulsante Test per verificare l'elemento.
AVVERTENZA: facendo questo si mette in movimento la macchina. Per evitare infortuni, allontanarsi dalla macchina. Per evitare danni all'hardware far funzionare la macchina a una velocità minore.
Fare clic su Crea, quindi su Chiudi.
