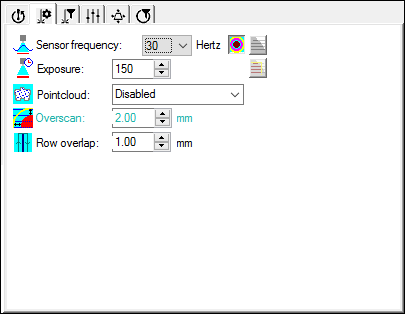

Casella degli strumenti del tastatore - scheda Proprietà della scansione laser
La scheda Proprietà della scansione laser definisce le modalità di acquisizione dei dati della scansione e delle visualizzazioni dell'elemento e delle linee di scansione nella finestra di visualizzazione grafica.

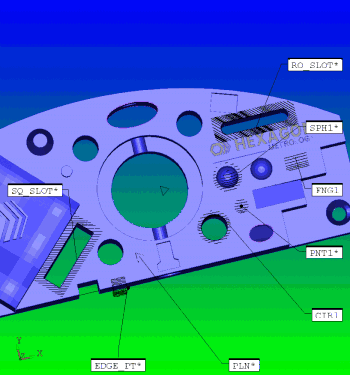

Mostra/Nascondi strisce - Questo pulsante attiva e disattiva la visualizzazione delle strisce laser sul modello del pezzo. Facendo clic su questo pulsante, le strisce della scansione laser vengono visualizzate in tempo reale nella finestra di visualizzazione grafica. PC-DMIS limita la visualizzazione delle strisce nella finestra di visualizzazione grafica alla distanza dall'elemento nominale più il valore della sovrascansione. Il valore della sovrascansione definisce di quanto la striscia laser viene rifilata ed è visibile all'utente. Il grafico seguente mostra un esempio di come vengono visualizzate queste strisce laser.
Elementi di scansione che mostrano le strisce
Attivazione/Disattivazione suono - Questo pulsante attiva e disattiva il sonoro. Vedere "Uso di eventi sonori".
Attivazione/disattivazione strumenti di visualizzazione - Questo pulsante attiva e disattiva la visualizzazione degli strumenti di visualizzazione a colori. Per ulteriori informazioni, vedere "Informazioni sugli strumenti di visualizzazione".

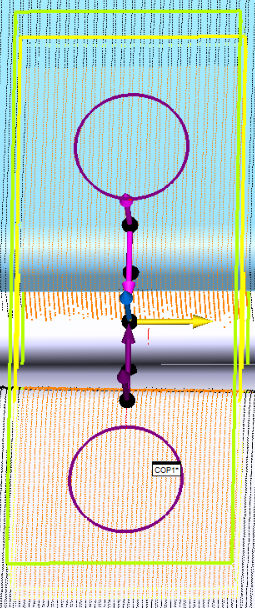

Mostra/Nascondi punti segregati - Questo pulsante attiva e disattiva la
visualizzazione di quei punti che saranno passati al motore di estrazione degli elementi in base alle impostazioni attuali.
Inizializza tastatore - Questo pulsante avvia o inizializza il laser. Non è possibile fare nulla con il laser finché non è inizializzato. Questa operazione richiede circa 15 secondi. (Questo pulsante viene visualizzato su questa scheda per le configurazioni con dispositivi portatili.)
Proiettore: questo pulsante è disponibile solo per i sensori Perceptron V5 su bracci manuali. Facendo clic su questo pulsante si proietta una griglia di luce rossa che brilla sul pezzo. Questa funziona come il reticolo su un bersaglio. Avvicinando o allontanando il tastatore dal pezzo, la linea di scansione laser si sposta all'interno di questo bersaglio. Per ottenere risultati ottimali, la linea di scansione del laser dovrebbe essere allineata all'asse del bersaglio. Ha praticamente la stessa funzione dell'indicatore della linea di scansione e permette di mantenere il tastatore all'altezza ottimale quando si misura il pezzo. Poiché questa opzione è disponibile solo nelle misure manuali, l'icona è disabilitata se si usa la casella degli strumenti del tastatore nella finestra di dialogo Elemento automatico.
Attivazione/Disattivazione zoom automatico - Questo pulsante attiva e disattiva la funzionalità di zoom automatico del laser. Ogniqualvolta si avvia una scansione, la funzione dello zoom automatico inquadra, zooma, ruota e dimensiona dinamicamente la vista contenente i dati del tastatore laser nella finestra di visualizzazione grafica per mostrare i dati in ingresso.
Proprietà della scansione laser di un tastatore T-Scan Leica
Nel caso di un tastatore portatile T-Scan Leica, la scheda Proprietà della scansione laser conterrebbe le seguenti opzioni.
Casella degli strumenti del tastatore - scheda Proprietà della scansione laser di un tastatore T-Scan Leica
Distanza tra punti - Questa opzione specifica la distanza tra due punti consecutivi su una linea di scansione. I valori ammessi vanno da 0,035 mm a 10 mm quando si selezionano usando le frecce in su e giù.
Distanza tra linee - questa opzione specifica la distanza tra due linee di scansione consecutive. I valori ammessi vanno da 0 mm a 50 mm quando si selezionano usando le frecce in su e giù.
Usa angolo di incidenza - questa opzione specifica l'angolo massimo che sarà usato per la scansione. Questo valore permette di evitare cattive condizioni di scansione (riflessioni sulla superficie, geometria, e così via). È l'angolo tra un raggio e il vettore normale alla superficie. I valori consentiti sono compresi tra 0 e 80 gradi quando si selezionano usando le frecce in su e giù.
Se si seleziona la casella di opzione a sinistra della casella, PC-DMIS invia il valore dell'angolo nel campo.
Se si deseleziona la casella di opzione, PC-DMIS invia un angolo di 90 gradi all'interfaccia di invio. Immettere un valore di 90 gradi equivale a deselezionare la casella di opzione.
Inizializza lo scanner -
Questa icona avvia il software T-Collect e inizializza lo scanner usando i valori definiti in questa scheda.
Applica - Questo pulsante applica i valori definiti in questa scheda senza arrestare lo scanner.
È possibile ignorare le limitazioni usando le frecce in su o in giù o immettendo direttamente un valore in una qualsiasi delle caselle. Tuttavia, i valori non validi sono rifiutati dalla macchina e trasformati in numeri validi.
Altre proprietà
Altre possibili proprietà di questa scheda sono:
