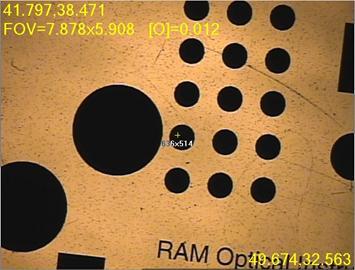

グラフィックス表示ウィンドウの Live ビューの例
ソフトウェアがオンラインモードにいる場合、Vision タブにビデオカメラから実際の「リアルタイム」なビューが表示されます。
ソフトウェアがオフラインモードにある場合、Vision タブにはインポートされた CAD 描画に基づき、ビデオカメラから"シミュレート"されたビューが表示されます。幾何図形をシミュレートする場合、照明もシミュレートされます。このプロセスは CAD カメラと呼ばれます。
シミュレートされた Live ビュー (CAD カメラ)
画像を右クリックしてポインタをドラッグすることができます。これは基本的にカメラの下の画像をドラッグするため、FOVをパート上の新しい場所に配置することができます。この機能は DCC 測定機で、またはオフラインのときににのみ使用できます。
ライブビューでの要素表示
ライブビューの測定ルーチンで要素を表示できます。

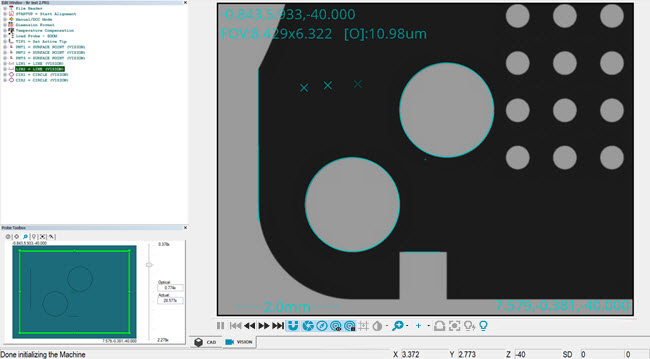

ライブビューで表示される要素の例
すべての要素は、カメラ画像とほぼ同じベクトルとZ位置を持つ必要があります。
ライブビューで要素を表示するには、ライブビュー設定ダイアログボックス（編集|グラフィック表示ウィンドウ|ライブビューの設定）で要素を表示チェックボックスのオプションを選択します。
特定の状況下では、測定ルーチンの要素はライブビューに表示されません。これは、コンテキスト外の情報が描画されたり、あまりにも多くの情報でライブビューが乱雑になるのを防ぐために行われます。
これらの条件は次のとおりです：
測定ルーチンの実行中。
ライブビューでゲージがアクティブな場合です。その後、ゲージを要素に移動し、オーバーレイが途切れることなく使用することができます。
合焦プロセス中。
照明オーバーレイがアクティブな場合。
要素の編集時に測定または濾過された点が表示されます。これにより、オーバーレイが途切れずに測定点を見ることができます。
2Dプロファイルのトレース中。
