ﾋﾞｼﾞｮﾝ円

ビジョン円を作成するには、次の手順に従います：

1. DCCモションをサポートしているマシンについては、DCCモードで円を作成して測定したい場合には DCC モード を選択してください。

2. 自動要素 ツールバーから自動円 を選択します。挿入| 要素| 自動|円メニュー オプションを選択することもできます。これは自動要素 (円) ダイアログ ボックスを開きます。

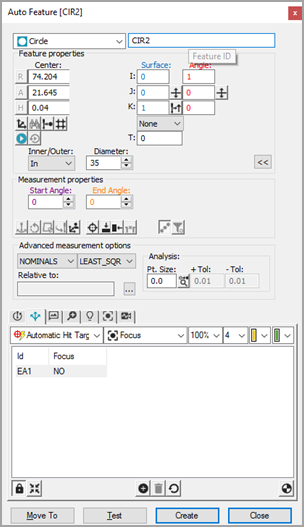

[Vision 円要素の自動作成] ダイアログ ボックス

3. 自動要素 ダイアログ ボックスが開いているままで、二つ方法の一つで円を選択します:

• CAD 選択形式 - CADタブから、 CAD面上に円の縁の近くで一度クリックして円の位置を確立します。

• ターゲット選択方法 - Visionタブからクリックして円の周りの3点を追加するか、ダブルクリックして表示されている円の周囲に等間隔に配置される3点を自動的に追加します。これは円の位置を確立します。必要に応じて照明と倍率を調整してください。

4. PC-DMIS Visionは自動的に自動要素ダイアログ ボックスに円の公称データを配置します。ヒットのターゲットが自動的に円に表示されます。

5. 自動要素 ダイアログ ボックス内の公称の情報を調整して円の理論値と一致します。やはり、必要に応じてプローブツールボックスの値を調整します。

6. テスト をクリックして円測定をテストします。

7. 要素の自動作成ダイアログボックスで作成をクリックして測定ルーチンに円を追加します。

8. 将来の実行に備えて測定ルーチンを保存します。「ビジョン測定ルーチン実行に関する注記」を参照してください。
