ﾋﾞｼﾞｮﾝｴｯｼﾞ点

ビジョンのエッジ点を作成するには、次の手順に従います：

DCCモションをサポートしているマシンについては、DCCモードでエッジ点を作成して測定したい場合には DCC モードを選択してください。
自動要素ツールバーから自動エッジ点を選択します。挿入| 要素| 自動|エッジ点メニューオプションも選択できます。これは自動要素 (エッジ点) ダイアログボックスを開きます。

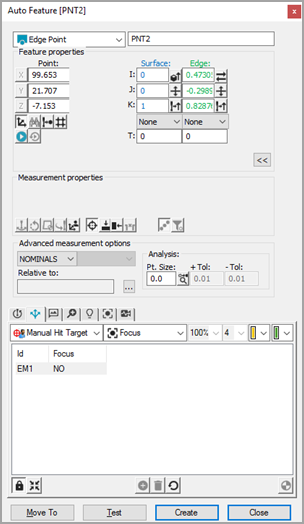

ビジョンエッジ点自動要素ダイアログボックス

CAD 選択形式 - CADタブから、 CAD面上にエッジの近くで一度クリックしてポイントの位置を確立します。
ターゲットの選択形式 - Visionタブから表面の上にエッジの近くで一度クリックしてポイントの位置を確立します。必要に応じてプローブツールボックスから照明と拡大を調整します。

CAD 要素にできるだけ近い場所をクリックし、PC-DMIS が間違った要素を選択しないようにしてください。

PC-DMIS Visionは自動的に自動要素ダイアログボックスにポイントの公称データを配置します。ヒットのターゲットが自動的にエッジ点に対して表示されます。
自動要素ダイアログボックス内の公称の情報を調整して点の理論値と一致します。また、必要に応じてプローブツールボックスの値を調整します。必要に応じて変更を行うために、コラム見出しの下でアイテムをダブルクリックしてください。

例えば、最小/最大のタイプ列の下で「なし」項目をダブルクリックすると、「なし」、「最小」、「最大」または「平均」を選ぶことができます。

プローブツールボックスで利用できるオプションの詳細については、「PC-DMIS Visionにプローブツールボックスの使用」トピックを参照してください。
テストをクリックしてポイント測定をテストします。
要素の自動作成ダイアログボックスで作成をクリックして測定ルーチンにエッジ点を追加します。
将来の実行に備えて測定ルーチンを保存します。「ビジョン測定ルーチン実行に関する注記」を参照してください。
