ビジョン線を作成するには、次の手順に従います:
DCCモションをサポートしているマシンについては、DCCモードでラインを作成して測定したい場合には DCC モード
を選択してください。
自動要素 ツールバーから自動線
を選択します。挿入| 要素| 自動|線メニュー オプションを選択することもできます。これは自動要素 (線) ダイアログ ボックスを開きます。

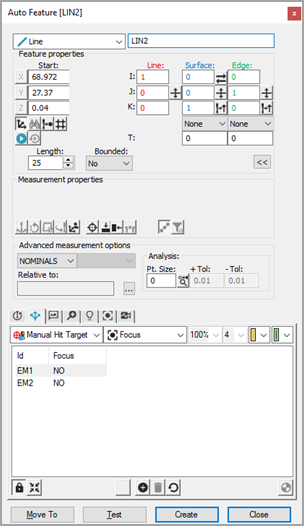

ビジョンライン自動要素ダイアログ ボックス
自動要素 ダイアログ ボックスが開いて、二つ方法の一つで線を選択します:
CAD の選択形式 - CAD タブから、線の一つの端及びCAD面上の異なる端を一度クリックしてください。
ターゲットの選択形式 - Vision から、クリックして行の開始点と終了点を見つけてまたはダブルクリックして、自動的に選択されたエッジのエクステントの2点を追加します。これはラインの位置を確立します。必要に応じて照明と倍率を調整してください。
CAD 要素にできるだけ近い場所をクリックし、PC-DMIS が間違った要素を選択しないようにしてください。
PC-DMIS Visionは自動的に自動要素ダイアログ ボックスにラインの公称データを配置します。ヒットのターゲットが自動的に線に対して表示されます。
自動要素 ダイアログ ボックス内の公称の情報を調整してラインの理論値と一致します。やはり、必要に応じてプローブツールボックスの値を調整します。
テスト をクリックしてライン測定をテストします。
要素の自動作成ダイアログボックスで作成をクリックして測定ルーチンに線を追加します。
将来の実行に備えて測定ルーチンを保存します。「ビジョン測定ルーチン実行に関する注記」を参照してください。
