ﾋﾞｼﾞｮﾝ多角形

多角形を作成するには:

1. DCCモションをサポートしているマシンについては、DCCモードで多角形を作成して測定したい場合には DCC モード を選択してください。

2. 自動要素 ツールバーから 自動多角形 を選択します。挿入| 要素| 自動|多角形メニュー オプションを選択することもできます。これは自動要素 (多角形) ダイアログ ボックスを開きます。

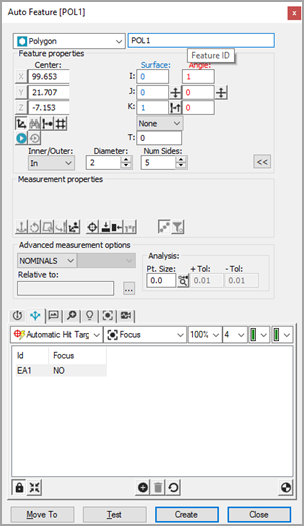

ビジョン多角形自動要素ダイアログ ボックス

3. 自動要素 ダイアログ ボックスが開いて、二つ方法の一つで多角形を選択します:

• CAD の選択形式 - CAD タブから、 CAD面上に多角形の縁の近くで一度クリックして多角形の位置を確立します。

• ターゲットの選択方法 - Visionタブから、最初のエッジで2つの点をクリックし、すべての反対側をクリックしてこの要素を定義することができます。最初に辺数 パラメータを設定していることを確認します。これは多角形の位置を確立します。必要に応じて照明と倍率を調整してください。

4. PC-DMIS Visionは自動的に自動要素ダイアログ ボックスに多角形の公称データを配置します。ヒットのターゲットが自動的に多角形に対して表示されます。

5. 自動要素 ダイアログ ボックス内の公称の情報を調整して多角形の理論値と一致します。やはり、必要に応じてプローブツールボックスの値を調整します。

6. テスト をクリックして多角形測定をテストします。

7. 要素の自動作成ダイアログボックスで作成をクリックして測定ルーチンに多角形を追加します。

8. 将来の実行に備えて測定ルーチンを保存します。「ビジョン測定ルーチン実行に関する注記」を参照してください。
