ビジョン切り欠きを作成するには、次の手順に従います:
DCCモションをサポートしているマシンについては、DCCモードで丸スロット作成して測定したい場合には DCC モード
を選択してください。
自動要素 ツールバーから 自動丸スロット
を選択します。挿入| 要素|自動|丸スロットメニュー オプションを選択することもできます。これは自動要素 (丸スロット) ダイアログ ボックスを開きます。

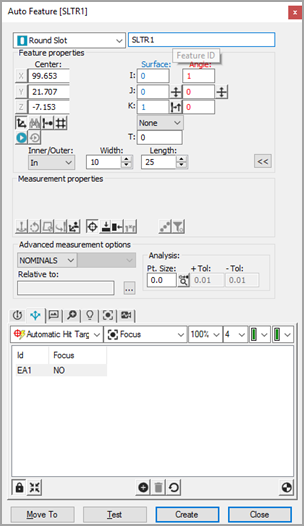

ビジョン円形スロット自動要素ダイアログ ボックス
自動要素 ダイアログ ボックスが開いて、二つ方法の一つで円形スロットを選択します:
CAD 選択形式 - CADタブから、 CAD面上に円形スロットの縁の近くで一度クリックして円形スロットの位置を確立します。
ターゲットの選択方法 - Visionから最初の円弧上の3つのポイントをクリックして対側の終了弧の3つのポイントをクリックします。これは円形スロット位置を確立します。必要に応じて照明と倍率を調整してください。
CAD 要素にできるだけ近い場所をクリックし、PC-DMIS が間違った要素を選択しないようにしてください。
PC-DMIS Visionは自動的に自動要素ダイアログ ボックスに丸スロット公称データを配置します。ヒットのターゲットが自動的に円形スロットに対して表示されます。
自動要素 ダイアログ ボックス内の公称の情報を調整して円形スロットの理論値と一致します。やはり、必要に応じてプローブツールボックスの値を調整します。
テスト をクリックして円形スロット測定をテストします。
要素の自動作成ダイアログボックスで作成をクリックして測定ルーチンに円形スロットを追加します。
将来の実行に備えて測定ルーチンを保存します。「ビジョン測定ルーチン実行に関する注記」を参照してください。
