ﾋﾞｼﾞｮﾝ四角形ｽﾛｯﾄ

ビジョン四角形スロットを作成するには、次の手順に従います：

1. DCCモションをサポートしているマシンについては、DCCモードで四角形スロットを作成して測定したい場合には DCC モード を選択してください。

2. 自動要素 ツールバーから 自動四角形スロット を選択します。挿入| 要素|自動|四角スロットメニュー オプションを選択することもできます。これは自動要素 (四角形スロット) ダイアログ ボックスを開きます。

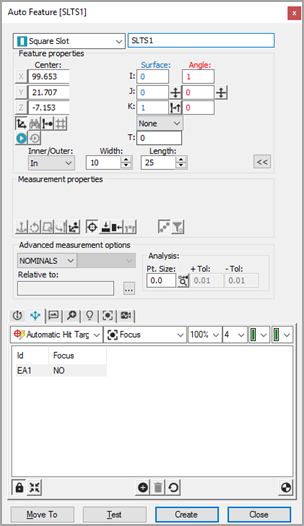

ビジョン四角形スロット自動要素ダイアログ ボックス

3. 自動要素 ダイアログ ボックスが開いて、二つの方法の一つで四角形スロットを選択します:

• CAD の選択形式 - CADタブから、 CAD面上に四角形スロットの縁の近くで一度クリックして四角形スロットの位置を確立します。

• ターゲットの選択方法 - Visionから2つの長い側縁のいずれか2つの点をクリックし、2つのエンドエッジのいずれか一点をクリックし、その後以上の反対側の端に一回にクリックしてまた最後に他の端縁にクリックします。これは四角形スロット位置を確立します。必要に応じて照明と倍率を調整してください。

4. PC-DMIS Visionは自動的に自動要素ダイアログ ボックスに四角形スロット公称データを配置します。ヒットのターゲットが自動的に正方形スロットに対して表示されます。

5. 自動要素 ダイアログ ボックス内の公称の情報を調整して四角形スロット理論値と一致します。やはり、必要に応じてプローブツールボックスの値を調整します。

6. テスト をクリックして四角形スロット測定をテストします。

7. 要素の自動作成ダイアログボックスで作成をクリックして測定ルーチンに正方形スロットを追加します。

8. 将来の実行に備えて測定ルーチンを保存します。「ビジョン測定ルーチン実行に関する注記」を参照してください。
